محل منبع: | شان دونگ چین (سرزمین اصلی) |
نام تجاری: | MIROC |
گواهی: | API |
شماره مدل: | DTH380، طول 1550mm، موضوع API 4 1/2 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 50-1600 pieces |
جزئیات بسته بندی: | کارتن و جعبه چوبی |
زمان تحویل: | 1-15 روز |
شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
قابلیت ارائه: | 8000 قطعه در هر ماه |
تایپ کنید: | مته، چکش dth | مواد: | کاربید تنگستن و فولاد آلیاژی با استحکام بالا |
---|---|---|---|
در حال پردازش: | فرز CNC و عملیات حرارتی اختصاصی | سلسله: | CIR، BR، COP، DHD، MISSION، QL، SD، NUMA |
رنگ: | سبز، آبی، طلایی و غیره | ضربه/دقیقه: | 860-1510 |
ساقه بیت: | DHD380-203/216/230/254/310/350 | مزیت - فایده - سود - منفعت: | کیفیت خوب و قیمت پایین تر |
برجسته: | ,,down the hole hammer |

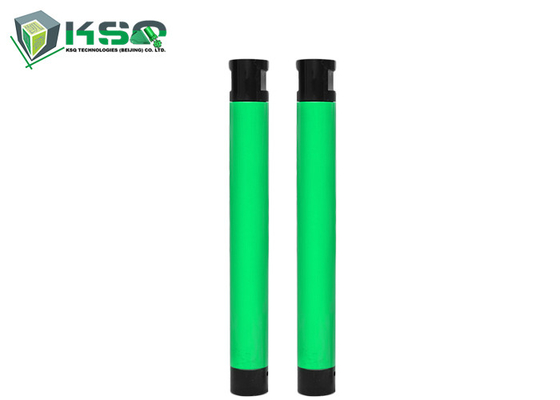

DTH380 1550mm فشار هوای پایین / فشار هوای بالا DTH چکش و بیت
در حفاری DTH، مته حفاری سنگ ادامه ساقه ای است که پیستون مته سنگ به طور مستقیم به آن برخورد می کند.از آنجایی که پیستون در تماس مستقیم با مته است، انرژی کمی از دست می رود.این به حفاری DTH نرخ نفوذ تقریباً ثابتی بدون توجه به طول سوراخ می دهد.
بیت های DTH با چکش های مربوطه خود (با حفاری قطر سوراخ و پیکربندی اسپلاین) جفت می شوند.مشتریان میتوانند بیتهای DTH خود را به روشهای مختلفی سفارشی کنند، مانند تغییر نمایه درج کاربید تنگستن (کروی، بالستیک، و غیره)، نمایه صورت (صفحه صاف، مقعر، محدب و غیره) و سوراخهای فلاشینگ.
• قطر حفاری با اندازه متوسط تا بزرگ
• در محدوده فشار بالا کار می کند، قادر به حفاری طول سوراخ های عمیق است
مزیت رقابتی
• درج های کاربید تنگستن درجه بالا
• بدنه های بیتی ساخته شده از فولاد مرغوب و پردازش شده با استفاده از ماشین آلات پیشرفته CNC و عملیات حرارتی
کاربردهای بیت DTH
• استخراج معادن زیرزمینی
• تونل سازی
• عملیات نیمکت زنی معدن
مشخصات بیت های DTH
بیت DTH فشار هوای پایین |
|||||
|
تایپ کنید |
قطر (میلی متر) |
دکمه ها |
سوراخ های فلاشینگ |
|
جلو (No*mm) |
گیج (شماره*mm) |
||||
1 |
CIR80 |
80 |
2*12، 2*12 |
6*13 |
2 |
2 |
CIR90 |
90 |
4*12 |
6*14 |
3 |
3 |
93 |
4*12 |
6*14 |
3 |
|
4 |
95 |
4*12 |
6*14 |
3 |
|
3 اینچ بیت DTH فشار بالا |
|||||
|
تایپ کنید |
قطر (میلی متر) |
دکمه ها |
سوراخ های فلاشینگ |
|
جلو (No*mm) |
گیج (شماره*mm) |
||||
1 |
DHD3.5 / M30 |
90 |
4*12، 2*12 |
8*12 |
2 |
2 |
95 |
4*12، 2*12 |
8*12 |
2 |
|
3 |
100 |
4*13، 2*13 |
8*13 |
2 |
|
4 |
105 |
4*14، 2*14 |
8*14 |
2 |
|
4 اینچ بیت فشار بالا DTH |
|||||
|
تایپ کنید |
قطر (میلی متر) |
دکمه ها |
سوراخ های فلاشینگ |
|
جلو (No*mm) |
گیج (شماره*mm) |
||||
1 |
DHD340 / SD4 / QL40 / M40 |
110 |
4*14، 2*14 |
8*14 |
2 |
2 |
115 |
4*14، 2*14 |
8*14 |
2 |
|
3 |
121 |
4*14، 2*14 |
8*14 |
2 |
|
4 |
127 |
4*14، 3*14 |
8*14 |
2 |
|
5 |
130 |
4*14، 3*14 |
8*16 |
2 |
|
6 |
133 |
4*14، 3*14 |
8*16 |
2 |
|
5 اینچ بیت DTH فشار بالا |
|||||
|
تایپ کنید |
قطر (میلی متر) |
دکمه ها |
سوراخ های فلاشینگ |
|
جلو (No*mm) |
گیج (شماره*mm) |
||||
1 |
DHD350 / SD5 / QL50 / M50 |
130 |
3*14، 4*14 |
9*16 |
2 |
2 |
133 |
3*14، 4*14 |
9*16 |
2 |
|
3 |
140 |
3*16، 4*16 |
9*16 |
3 |
|
4 |
146 |
3*16، 4*16 |
9*16 |
3 |
|
5 |
152 |
3*16، 5*16 |
9*18 |
3 |
|
6 اینچ بیت DTH فشار بالا |
|||||
|
تایپ کنید |
قطر (میلی متر) |
دکمه ها |
سوراخ های فلاشینگ |
|
جلو (No*mm) |
گیج (شماره*mm) |
||||
1 |
DHD360 / SD6 / QL60 / M60 |
152 |
4*16، 4*16 |
8*18 |
2 |
2 |
155 |
4*16، 4*16 |
8*18 |
2 |
|
3 |
159 |
4*16، 4*16 |
8*18 |
2 |
|
4 |
165 |
4*16، 4*16 |
8*18 |
2 |
|
5 |
172 |
4*18، 4*18 |
8*18 |
2 |
|
6 |
178 |
4*18، 4*18 |
8*18 |
2 |
|
7 |
190 |
3*18، 5*18 |
9*18 |
3 |
|
8 |
203 |
3*18، 6*18 |
9*18 |
3 |
|
8 اینچ بیت DTH فشار بالا |
|||||
|
تایپ کنید |
قطر (میلی متر) |
دکمه ها |
سوراخ های فلاشینگ |
|
جلو (No*mm) |
گیج (شماره*mm) |
||||
1 |
DHD380 / SD8 / QL80 / M80 |
200 |
6*18، 6*18 |
9*18 |
3 |
2 |
203 |
6*18، 6*18 |
9*18 |
3 |
|
3 |
216 |
6*18، 6*18 |
9*18 |
3 |
|
4 |
219 |
6*18، 6*18 |
9*18 |
3 |
|
5 |
222 |
6*18، 9*18 |
9*18 |
3 |
|
6 |
226 |
3*18، 5*18 |
12*18، 6*18 |
3 |
|
7 |
229 |
3*18، 5*18 |
12*18، 6*18 |
3 |
|
8 |
241 |
3*18، 5*18 |
12*18، 6*18 |
3 |
|
9 |
251 |
3*18، 6*18 |
12*18، 6*18 |
3 |
|
10 |
254 |
3*18، 7*18 |
12*18، 6*18 |
3 |
|
11 |
270 |
3*18، 8*18 |
12*18، 6*18 |
3 |
|
12 |
305 |
6*18، 8*18 |
12*18، 9*18 |
3 |
راهنمای فنی چکش DTH
فشار کم چکش DTH |
مدل |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
ضربه فرکانس (n/min) |
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0.5 - 0.7 |
2.5 |
51 |
≥810 |
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0.5 - 0.7 |
3 |
70 |
≥810 |
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0.5 - 0.7 |
3 |
75 |
≥810 |
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0.5 - 0.7 |
5 |
81 |
≥800 |
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0.5 - 0.7 |
3 |
75 |
≥810 |
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0.5 - 0.7 |
4.5 |
75 |
≥800 |
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0.5 - 0.7 |
5.5 |
85 |
≥800 |
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0.5 - 0.7 |
6 |
110 |
≥820 |
9 |
DTH90-I |
ø90 - 130 |
796 |
ø80 |
0.5 - 0.7 |
5.5 |
120 |
≥820 |
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0.5 - 0.7 |
11 |
180 |
≥830 |
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0.5 - 0.7 |
17 |
340 |
≥800 |
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0.5 - 0.7 |
19.5 |
420 |
≥790 |
فشار بالا چکش DTH |
مدل |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
ضربه فرکانس (n/min) |
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0.8 - 2.1 |
3 - 12 |
150 |
≥800 |
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0.8 - 2.1 |
4.3 - 14.2 |
205 |
950 - 1500 |
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0.8 - 2.1 |
3.5 - 18 |
304 |
≥800 |
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
335 |
≥800 |
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
400 |
≥820 |
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0.8 - 2.1 |
5.7 - 18 |
590 |
810 - 1470 |
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0.8 - 2.1 |
6.5 - 18 |
700 |
810 - 1500 |
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0.8 - 2.1 |
4.5 - 18 |
800 |
840 - 1500 |
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0.8 - 2.1 |
8.5 - 25 |
822 |
820 - 1475 |
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0.8 - 2.1 |
12 - 31 |
1560 |
860 - 1510 |
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0.8 - 2.1 |
14 - 45 |
2410 |
980 - 1446 |
