| محل منبع: | چین |
| نام تجاری: | MIROC |
| گواهی: | ISO |
| شماره مدل: | چکش QL50 DTH |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | بشقاب چوبی |
| زمان تحویل: | 25 روز |
| شرایط پرداخت: | T/T یا L/C |
| قابلیت ارائه: | 20000 قطعه در ماه |
| صنایع قابل استفاده: | انرژی و معدن | مواد: | فولاد کربن |
|---|---|---|---|
| رنگ: | سبز یا سفارشی | درخواست: | چاه آب، معدن، معدن |
| نام: | چکش Dth | استفاده: | حفاری گمانه |
| برجسته: | ql50 چکش با فشار بالا,معدن زیرزمینی فشار بالا چکش,underground mining high pressure dth hammer |
||

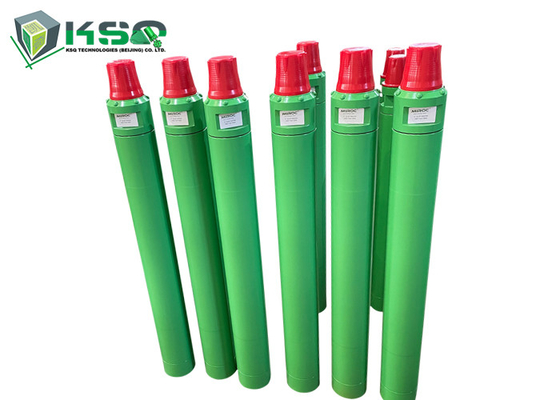

QL50 فشار بالا پایین سوراخ چکش معدن زیرزمینی بشقاب شکستن DTH چکش حفاری
توضیحات
در چکش های DTH ، سوراخ سنگ ادامه دار ساقه است که پیستون سوراخ سنگ مستقیماً به آن ضربه می زند. از آنجا که پیستون در تماس مستقیم با سوراخ است ، انرژی کمی از دست می رود.این به چکش های DTH تقریباً نرخ نفوذ ثابت را بدون توجه به طول سوراخ می دهد.
• قطر حفاری کوچک تا متوسط
• در محدوده فشار پایین کار می کند، قادر به حفاری سوراخ های کم عمق تا متوسط است
| نام محصول | چکش DTH |
| مواد | فولاد آلیاژ و کاربید تونگستین |
| استفاده | معدن زیرزمینی، چاه آب، معدن، سنگ شکن و غیره |
| رنگ | سبز&دیگر |
| درمان حرارتی | آنیال |
| سری شینک | DHD,COP,MISSION,SD,DHD,BR,QL,BR,CIR و غیره |
| درخواست | ساخت و ساز سنگین،معدن، حفاری، معدن، نفت و گاز، معادن |
| سوراخ | 60-305 میلی متر |
| اندازه | 2/3/4/5/6/7/8/9/10/12/14 اینچ |
| مزیت | عملکرد بالا و قیمت کارخانه |
درخواست ها
• استخراج زیرزمینی
• کارگاه های استخراج سنگ
• حفاری چاه آب
مزیت رقابتی
• اجزای اصلی چکش ساخته شده از فولاد با کیفیت بالا و با استفاده از ماشین آلات پیشرفته CNC و درمان حرارتی پردازش شده است
مشخصات
| توزیع هوا از چکش 5 "بدون دریچه برای استفاده از بیت با لوله انفجار | ||||
| ساختار محصول | شرح بخش | وزن ((کیلوگرم) | شماره بخش | |
 |
1 | زیرنویس برتر | 13.7 | QL50-01 |
| 2 | " رينگ آف تاپ سب " | 0.015 | QL50-02 | |
| 3 | حلقه شکستن | 0.15 | QL50-03 | |
| 4 | دریچه چک | 1 | QL50-04 | |
| 5 | بهار | 0.1 | QL50-05 | |
| 6 | بافر فشرده سازی | 0.1 | QL50-06 | |
| 7 | توزیع کننده هوا | 3.5 | QL50-07 | |
| 8 | سیلندر داخلی | 4.2 | QL50-08 | |
| 9 | پیستون | 19 | QL50-09 | |
| 10 | سیلندر بیرونی | 24.6 | QL50-10 | |
| 11 | دستکش راهنما | 0.9 | QL50-11 | |
| 12 | حلقه اي از حلقه توقف | 0.01 | QL50-12 | |
| 13 | توقف کن زنگ بزن | 0.4 | QL50-13 | |
| 14 | "چاک" رو ببر | 4.6 | QL50-14 | |
| 15 | قطعه حفاری | QL50-15 | ||
|
ویژگی های محصول:چکش توزیع هوا بدون شیر، قابل اعتمادترسنج پذیری خوب، هیچ آب و برش وارد چکش در حفاری آب وجود دارد. کاربرد:در دسترس برای همه شرایط کار، عملکرد بالا در پروژه حفاری چاه آب و بار اضافی. |
||||
|
پارامترهای فنی |
|||||||
|
طول ((بدون بیت) |
وزن ((بدون گاز) |
قطر بیرونی |
"بیت شانک" |
محدوده سوراخ |
رشته اتصال (پایپ زیر حفاری بالا) |
||
|
1156 میلی متر |
73.0 کیلو |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API3 1/2" Reg |
||
|
فشار کاری |
سرعت ضربه در 17 بار (مرجع) |
سرعت توصیه شده |
نيروي کشيدن توصيه شده |
مصرف هوای مرجع ((m3/min) |
|||
|
14بار |
17.2بار |
20.7بار |
24بار |
||||
|
10 تا 25 بار |
۲۶ هرتز |
30-60 دور در دقیقه |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
|
پارامترهای فنی بیت های مختلف |
||||||||||||
|
شکل سر |
تعداد شکل سر |
قطر سر (ملی متر) |
قسمت شماره |
شماره x قطر دکمه (ملی متر) |
زاويه دکمه |
تعداد سوراخ های آبشوری Dia. ((mm) |
وزن (کیلوگرم) |
|||||
|
|
|
|
دکمه های اندازه گیری |
دکمه های جلویی |
||||||||
|
صورت صاف |
صورت کج |
صورت خمیده |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
سوال: در مورد شرایط تحویل چطور؟
ج: پرداخت:T/T، L/C، Western Union، پیش پرداخت 30٪ + 70٪ تعادل قبل از ارسال.
Q. حداقل دستور
ج: مقدار: 1 قطعه
Q. حمل و نقل
ج: توسط DHL/TNT/Fedex Express، هوا، دریا، قطار.
س: چطوره تخفیف بگیریم؟
ج: قیمت بر اساس محصولات و مقدار سفارش است.
س: شما سفارش نمونه را قبول می کنید؟
ج: بله مطمئنا، لطفا برای جزئیات با ما تماس بگیرید.
س: در مورد خدمات پس از فروش شما چطور؟
ج: به عنوان یک تولید کننده، ما ارائه حمایت از تکنولوژی برای تمام مشکلات و سوالات.
براي مشکل کيفيت تعويض بشه
