محل منبع: | اعترض دونگ China(Mainland) |
نام تجاری: | MIROC |
گواهی: | GB / API / ISO |
شماره مدل: | چکش و بیت RE DTH |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | negotiation |
جزئیات بسته بندی: | کارتن یا جعبه های چوبی |
زمان تحویل: | 1-20 روز |
شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
قابلیت ارائه: | 8000 قطعه در هر ماه |
تایپ کنید: | چکش و بیت DTH | مواد: | کاربید |
---|---|---|---|
در حال پردازش: | حرارت درمانی | رنگ: | آبی، طلایی و غیره |
ضربه/دقیقه: | <=860 | ساقه بیت: | RE054، RE140، RE052، RE547 |
برجسته: | ,,down hole hammer |

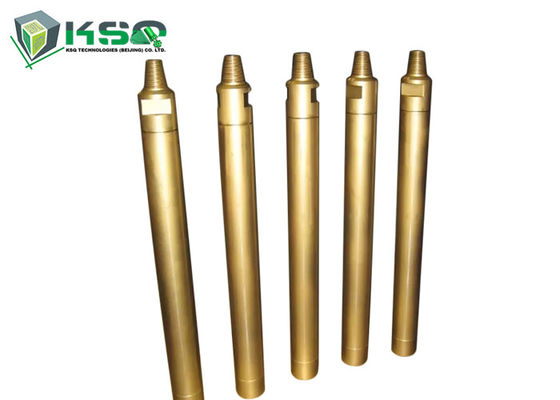

5 اینچ RE040 / RE542 / RE545 از طریق گردش معکوس چکش Downhole DTH چکش و بیت
در حفاری DTH، مته حفاری سنگ ادامه ساقه ای است که پیستون مته سنگ به طور مستقیم به آن برخورد می کند.از آنجایی که پیستون در تماس مستقیم با مته است، انرژی کمی از دست می رود.این به حفاری DTH نرخ نفوذ تقریباً ثابتی بدون توجه به طول سوراخ می دهد.
بیت های DTH با چکش های مربوطه خود (با حفاری قطر سوراخ و پیکربندی اسپلاین) جفت می شوند.مشتریان میتوانند بیتهای DTH خود را به روشهای مختلفی سفارشی کنند، مانند تغییر نمایه درج کاربید تنگستن (کروی، بالستیک، و غیره)، نمایه صورت (صفحه صاف، مقعر، محدب و غیره) و سوراخهای فلاشینگ.
• قطر حفاری با اندازه متوسط تا بزرگ
• در محدوده فشار بالا کار می کند، قادر به حفاری طول سوراخ های عمیق است
کاربردهای بیت DTH
• استخراج معادن زیرزمینی
• تونل سازی
• عملیات نیمکت زنی معدن
مشخصات بیت های DTH
کد محصول و توضیح مختصر |
سوراخ های فلاشینگ |
قطر (میلی متر) |
وزن (کیلوگرم) |
دکمه های گیج (شماره x میلی متر) |
دکمه های جلو (شماره x میلی متر) |
چکش DTH |
DTH65PQ |
1 |
68 - 72 |
1.5 |
4*12 |
3×12 |
DTH65 |
DTH75PQ |
3 |
75 - 77 |
2.4 |
5*12 |
3×12 |
DTH70 |
DTH76PQ |
2 |
76 - 78 |
2.5 |
5*12 |
3×12 |
DTH76 |
DTH76-78 |
2 |
78 - 82 |
2.6 |
5*12 |
3×12 |
DTH76 |
DTH80PQ |
3 |
82 - 84 |
3 |
5*12 |
6 × 12 |
DTH80، DTH80X |
DTH90A |
3 |
90 - 95 |
3.6 |
6 × 14 |
4 × 12 |
DTH80، DTH80X |
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
6 × 12 |
4 × 12 |
DTH80XD |
DTH80-II-80 |
3 |
80 - 82 |
3 |
5*12 |
4 × 12 |
DTH80-II |
DTH90B |
3 |
90 - 95 |
3.8 |
6 × 14 |
4 × 12 |
DTH90، DTH90-I |
DTH90T1 |
2 |
90 - 95 |
3.6 |
6 × 14 |
1 x 12، 3 x 12 (کروی) |
DTH90، DTH90-I |
DTH90T2 |
2 |
90 - 95 |
3.8 |
6 × 14 ( کروی) |
4 × 12 (کروی) |
DTH90، DTH90-I |
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 × 14 (بالستیکی) |
4 × 12 (بالستیکی) |
DTH90، DTH90-I |
راهنمای فنی چکش DTH
فشار کم چکش DTH |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
ضربه فرکانس (n/min) |
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0.5 - 0.7 |
2.5 |
51 |
≥810 |
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0.5 - 0.7 |
3 |
70 |
≥810 |
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0.5 - 0.7 |
3 |
75 |
≥810 |
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0.5 - 0.7 |
5 |
81 |
≥800 |
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0.5 - 0.7 |
3 |
75 |
≥810 |
متوسط فشار چکش DTH |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
ضربه فرکانس (n/min) |
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0.8 - 1.2 |
6 |
180 |
≥700 |
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0.8 - 1.2 |
11 |
300 |
≥800 |
فشار بالا چکش DTH |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
ضربه فرکانس (n/min) |
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0.8 - 2.1 |
3 - 12 |
150 |
≥800 |
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0.8 - 2.1 |
4.3 - 14.2 |
205 |
950 - 1500 |
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0.8 - 2.1 |
3.5 - 18 |
304 |
≥800 |
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
335 |
≥800 |
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
400 |
≥820 |
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0.8 - 2.1 |
5.7 - 18 |
590 |
810 - 1470 |
کارآمد بالا فشار DTH چکش |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
ضربه فرکانس (n/min) |
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0.8 - 2.1 |
3 - 12 |
402 |
850 - 1320 |
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0.8 - 2.1 |
3 - 14 |
840 |
850 - 1600 |
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0.8 - 2.1 |
6.8 - 20 |
980 |
860 - 1610 |
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0.8 - 2.1 |
9.6 - 24.8 |
1870 |
1100 - 1350 |
از طریق معکوس جریان DTHچکش |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
ضربه فرکانس (n/min) |
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0.7 - 2.1 |
4.2 - 11.7 |
475 |
≥800 |
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0.7 - 2.1 |
5.7 - 14.2 |
600 |
≥800 |
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0.8 - 2.1 |
6.5 - 19.3 |
791 |
810 - 1200 |
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0.8 - 2.1 |
9 - 18 |
950 |
600 - 1100 |
