محل منبع: | اعترض دونگ China(Mainland) |
نام تجاری: | MIROC |
گواهی: | API |
شماره مدل: | DTH380، طول 1550mm، موضوع API 4 1/2 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | negotiation |
جزئیات بسته بندی: | کارتن یا جعبه های چوبی |
زمان تحویل: | 1-20 روز |
شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
قابلیت ارائه: | 8000 قطعه در هر ماه |
تایپ کنید: | چکش و بیت DTH | مواد: | کاربید تنگستن / YK05 |
---|---|---|---|
در حال پردازش: | فرز CNC و عملیات حرارتی اختصاصی | رنگ: | آبی، طلایی و غیره |
ضربه/دقیقه: | 860-1510 | بیت شانک: | Numa100، Numa120، SD8، SD10 |
برجسته: | ,,down the hole hammer |

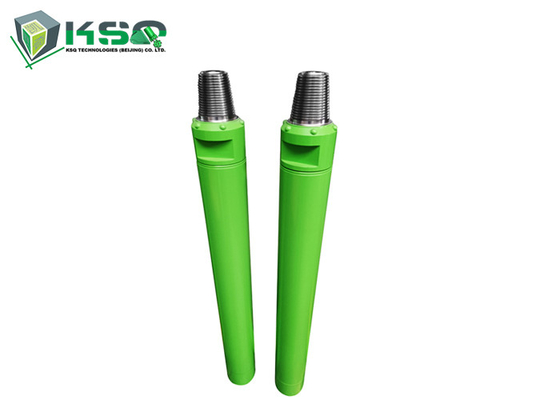

CNC فرز اختصاصی Heat Treatment DTH Hammers DHD340 Shank
در حفاری DTH، مته حفاری سنگ ادامه ساقه ای است که پیستون مته سنگ مستقیماً به آن ضربه می زند.از آنجایی که پیستون در تماس مستقیم با مته است، انرژی کمی از دست می رود.این به حفاری DTH نرخ نفوذ تقریباً ثابتی بدون توجه به طول سوراخ می دهد.
بیت های DTH با چکش های مربوطه خود جفت می شوند (با حفاری قطر سوراخ و پیکربندی اسپلاین).مشتریان میتوانند بیتهای DTH خود را به روشهای مختلفی سفارشی کنند، مانند تغییر نمایه درج کاربید تنگستن (کروی، بالستیک، و غیره)، نمایه صورت (صفحه صاف، مقعر، محدب، و غیره)، و سوراخهای فلاشینگ.
• قطر حفاری با اندازه متوسط تا بزرگ
• در محدوده فشار بالا کار می کند، قادر به حفاری طول سوراخ های عمیق است
کاربردهای بیت DTH
• استخراج زیرزمینی
• تونل سازی
• عملیات نیمکت زنی معدن
مزیت رقابتی
• درج های کاربید تنگستن درجه بالا
• بدنه های بیتی ساخته شده از فولاد درجه بالا و پردازش شده با استفاده از ماشین آلات پیشرفته CNC و عملیات حرارتی
مشخصات بیت های DTH
کد محصول و توضیح مختصر |
گرگرفتگی سوراخ ها |
قطر (میلی متر) |
وزن (کیلوگرم) |
دکمه های گیج (شماره x میلی متر) |
دکمه های جلو (شماره x میلی متر) |
چکش DTH |
DTH65PQ |
1 |
68 - 72 |
1.5 |
4*12 |
3×12 |
DTH65 |
DTH75PQ |
3 |
75 - 77 |
2.4 |
5*12 |
3×12 |
DTH70 |
DTH76PQ |
2 |
76 - 78 |
2.5 |
5*12 |
3×12 |
DTH76 |
DTH76-78 |
2 |
78 - 82 |
2.6 |
5*12 |
3×12 |
DTH76 |
DTH80PQ |
3 |
82 - 84 |
3 |
5*12 |
6 × 12 |
DTH80، DTH80X |
DTH90A |
3 |
90 - 95 |
3.6 |
6 × 14 |
4 × 12 |
DTH80، DTH80X |
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
6 × 12 |
4 × 12 |
DTH80XD |
DTH80-II-80 |
3 |
80 - 82 |
3 |
5*12 |
4 × 12 |
DTH80-II |
DTH90B |
3 |
90 - 95 |
3.8 |
6 × 14 |
4 × 12 |
DTH90، DTH90-I |
DTH90T1 |
2 |
90 - 95 |
3.6 |
6 × 14 |
1 x 12، 3 x 12 |
DTH90، DTH90-I |
DTH90T2 |
2 |
90 - 95 |
3.8 |
6 × 14 |
4 × 12 |
DTH90، DTH90-I |
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 × 14 |
4 × 12 |
DTH90، DTH90-I |
راهنمای فنی چکش DTH
فشار کم چکش DTH |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
تأثیر فرکانس (n/min) |
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0.5 - 0.7 |
2.5 |
51 |
≥810 |
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0.5 - 0.7 |
3 |
70 |
≥810 |
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0.5 - 0.7 |
3 |
75 |
≥810 |
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0.5 - 0.7 |
5 |
81 |
≥800 |
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0.5 - 0.7 |
3 |
75 |
≥810 |
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0.5 - 0.7 |
4.5 |
75 |
≥800 |
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0.5 - 0.7 |
5.5 |
85 |
≥800 |
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0.5 - 0.7 |
6 |
110 |
≥820 |
9 |
DTH90-I |
ø90 - 130 |
796 |
ø80 |
0.5 - 0.7 |
5.5 |
120 |
≥820 |
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0.5 - 0.7 |
11 |
180 |
≥830 |
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0.5 - 0.7 |
17 |
340 |
≥800 |
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0.5 - 0.7 |
19.5 |
420 |
≥790 |
متوسط فشار چکش DTH |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
تأثیر فرکانس (n/min) |
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0.8 - 1.2 |
6 |
180 |
≥700 |
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0.8 - 1.2 |
11 |
300 |
≥800 |
فشار بالا چکش DTH |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
تأثیر فرکانس (n/min) |
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0.8 - 2.1 |
3 - 12 |
150 |
≥800 |
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0.8 - 2.1 |
4.3 - 14.2 |
205 |
950 - 1500 |
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0.8 - 2.1 |
3.5 - 18 |
304 |
≥800 |
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
335 |
≥800 |
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
400 |
≥820 |
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0.8 - 2.1 |
5.7 - 18 |
590 |
810 - 1470 |
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0.8 - 2.1 |
6.5 - 18 |
700 |
810 - 1500 |
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0.8 - 2.1 |
4.5 - 18 |
800 |
840 - 1500 |
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0.8 - 2.1 |
8.5 - 25 |
822 |
820 - 1475 |
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0.8 - 2.1 |
12 - 31 |
1560 |
860 - 1510 |
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0.8 - 2.1 |
14 - 45 |
2410 |
980 - 1446 |
کارآمد بالا فشار DTH چکش |
کد محصول و مختصر شرح |
حفاری قطر (میلی متر) |
چکش طول (میلی متر) |
خارجی قطر (میلی متر) |
کار کردن فشار (Mpa) |
هوا مصرف (m3/min) |
گشتاور (Nm) |
تأثیر فرکانس (n/min) |
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0.8 - 2.1 |
3 - 12 |
402 |
850 - 1320 |
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0.8 - 2.1 |
3 - 14 |
840 |
850 - 1600 |
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0.8 - 2.1 |
6.8 - 20 |
980 |
860 - 1610 |
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0.8 - 2.1 |
9.6 - 24.8 |
1870 |
1100 - 1350 |
