| محل منبع: | چین |
| نام تجاری: | MIROC |
| گواهی: | ISO |
| شماره مدل: | چکش QL50 DTH |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | بشقاب چوبی |
| زمان تحویل: | 25 روز |
| شرایط پرداخت: | T/T یا L/C |
| قابلیت ارائه: | 20000 قطعه در ماه |
| صنایع قابل اجرا: | انرژی و معدن | مواد: | فولاد کربن |
|---|---|---|---|
| رنگ: | سبز یا سفارشی | کاربرد: | چاه آب، معدن، معدن |
| نام: | چکش Dth | استفاده: | حفاری گمانه |
| برجسته: | چکش dth فشار بالا ql50,چکش dth فشار بالا استخراج زیرزمینی,چکش dth فشار قوی ql50 |
||

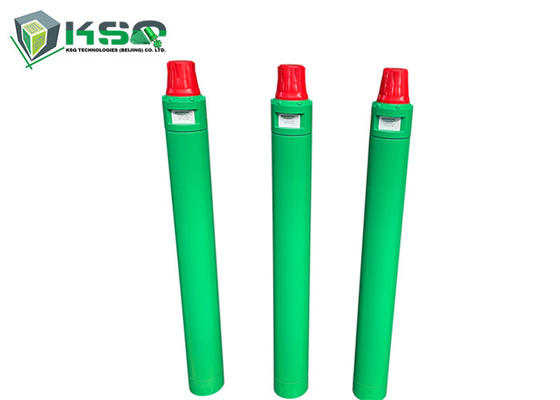

QL50 فشار بالا در حفاری چکشی حفاری زیرزمینی حفاری چکشی زیرزمینی
شرح
در چکش های DTH، مته حفاری سنگ ادامه ساقه ای است که پیستون مته سنگ مستقیماً به آن ضربه می زند.از آنجایی که پیستون در تماس مستقیم با مته است، انرژی کمی از دست می رود.این به چکش های DTH بدون توجه به طول سوراخ، نرخ نفوذ تقریباً ثابتی می دهد.
• قطرهای حفاری کوچک تا متوسط
• در محدوده فشار کم کار می کند، قادر به حفاری سوراخ های کم عمق تا متوسط است
| نام محصول | چکش DTH |
| مواد | فولاد آلیاژی و کاربید تنگستن |
| استفاده کنید | معدن زیرزمینی، چاه آب، معدن، معدن و غیره. |
| رنگ | سبز و دیگران |
| حرارت درمانی | آنیل |
| سری شانک | DHD، COP، MISSION، SD، DHD، BR، QL، BR، CIR و غیره |
| کاربرد | ساخت و ساز سنگین، حفاری سنگ معدن، معدن، نفت و گاز، معادن |
| سوراخ | 60-305 میلی متر |
| اندازه | 2/3/4/5/6/7/8/9/10/12/14 اینچ |
| مزیت - فایده - سود - منفعت | عملکرد بالا و قیمت کارخانه |
برنامه های کاربردی
• استخراج معادن زیرزمینی
• عملیات نیمکت زنی معدن
• حفاری چاه آب
مزیت رقابتی
• اجزای چکش اصلی ساخته شده از فولاد درجه بالا و پردازش شده با استفاده از ماشین آلات پیشرفته CNC و عملیات حرارتی
مشخصات
| توزیع هوا از چکش 5 اینچی بدون سوپاپ برای استفاده از بیت با لوله دمنده | ||||
| ساختار محصول | قسمت توضیحات | وزن (کیلوگرم) | شماره قطعه | |
 |
1 | فرعی برتر | 13.7 | QL50-01 |
| 2 | "O" حلقه فرعی بالا | 0.015 | QL50-02 | |
| 3 | حلقه شکست | 0.15 | QL50-03 | |
| 4 | شیر چک | 1 | QL50-04 | |
| 5 | بهار | 0.1 | QL50-05 | |
| 6 | بافر فشرده سازی | 0.1 | QL50-06 | |
| 7 | توزیع کننده هوا | 3.5 | QL50-07 | |
| 8 | سیلندر داخلی | 4.2 | QL50-08 | |
| 9 | پیستون | 19 | QL50-09 | |
| 10 | سیلندر خارجی | 24.6 | QL50-10 | |
| 11 | آستین هدایت شده | 0.9 | QL50-11 | |
| 12 | "O" Ring of Stop Ring | 0.01 | QL50-12 | |
| 13 | Stop Ring | 0.4 | QL50-13 | |
| 14 | درایو چاک | 4.6 | QL50-14 | |
| 15 | مته | QL50-15 | ||
|
ویژگی های محصولات:چکش توزیع هوا بدون سوپاپ، قابل اطمینان تر، آب بندی خوب، عدم ورود آب و قلمه ها به چکش در حفاری های موجود در آب. کاربرد:برای شرایط کاری، کارایی بالا در پروژه حفاری چاه آب و روبار موجود است. |
||||
|
پارامترهای فنی |
|||||||
|
طول (بدون بیت) |
وزن (بدون ذره) |
قطر بیرونی |
بیت شانک |
محدوده سوراخ |
موضوع اتصال (لوله زیر مته بالایی) |
||
|
1156 میلی متر |
73.0 کیلوگرم |
φ125 میلی متر |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API3 1/2" Reg |
||
|
فشار کاری |
نرخ ضربه در 17 بار (مرجع) |
سرعت توصیه می شود |
نیروی کشش توصیه می شود |
مصرف هوای مرجع (m³/min) |
|||
|
14 بار |
17.2 بار |
20.7 بار |
24 بار |
||||
|
10-25 بار |
26 هرتز |
30-60 دور در دقیقه |
9.5 کیلونیوتن |
12 |
15.4 |
18.7 |
22.3 |
|
پارامترهای فنی بیت های مختلف |
||||||||||||
|
شکل سر |
تعداد شکل سر |
قطر سر (میلی متر) |
قسمت شماره |
شماره x قطر دکمه (میلی متر) |
زاویه دکمه |
تعداد سوراخ های فلاشینگ قطر (میلی متر) |
وزن (کیلوگرم) |
|||||
|
|
|
|
دکمه های گیج |
دکمه های جلو |
||||||||
|
صورت صاف |
صورت محدب |
صورت مقعر |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38 درجه |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38 درجه |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38 درجه |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38 درجه |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38 درجه |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38 درجه |
2xφ20 |
16.2 |
س: شرایط تحویل چگونه است؟
A: پرداخت: T/T، L/C، Western Union، 30% سپرده پیشاپیش + 70% موجودی قبل از حمل و نقل.
س. حداقلسفارش
پاسخ: تعداد: 1 عدد.
Q. حمل و نقل
A: توسط DHL/TNT/Fedex express، هوا، دریا، قطار.
س: تخفیف چطور؟
A: قیمت بر اساس محصولات و مقدار سفارش است.
س: آیا سفارش نمونه را قبول می کنید؟
A: بله مطمئنا، لطفا برای جزئیات بیشتر با ما تماس بگیرید.
س: خدمات پس از فروش شما چطور است؟
A: به عنوان یک تولید کننده، ما پشتیبانی فناوری را برای همه مشکلات و سوالات ارائه می دهیم.علاوه بر این، ما بازگشت کالا یا
برای مشکل کیفیت جایگزین کنید
