| محل منبع: | چین |
| نام تجاری: | MIROC |
| گواهی: | ISO, API |
| شماره مدل: | کد IADC: S122, S223, S324 |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | بسته بندی صادرات استاندارد یا به عنوان الزامات |
| زمان تحویل: | 15-20 روز |
| قابلیت ارائه: | 5000 عدد در ماه |
| تایپ کنید: | مته PDC | مواد: | برش بدنه فولادی و PDC |
|---|---|---|---|
| نوع پردازش: | ریخته گری | تیغه ها: | 3 تا 7 بال |
| API Shank: | 2 3/8، 2 7/8، 4 1/2، 6 5/8، 7 5/8 Reg | نمایه بیت: | نمایه کوتاه، نمایه متوسط |
| اندازه بیت: | 4 تا 17 1/2 اینچ | اندازه کاتر: | 13 میلی متر، 16 میلی متر، 19 میلی متر |
| کاربرد: | حفاری چاه نفت/گاز/آب | سازند سنگ: | ساختار نرم تا متوسط |
| برجسته: | بیت پی دی سی 3 تیغه,مته پی دی سی ماسه سنگ,مته پی دی سی شیل |
||

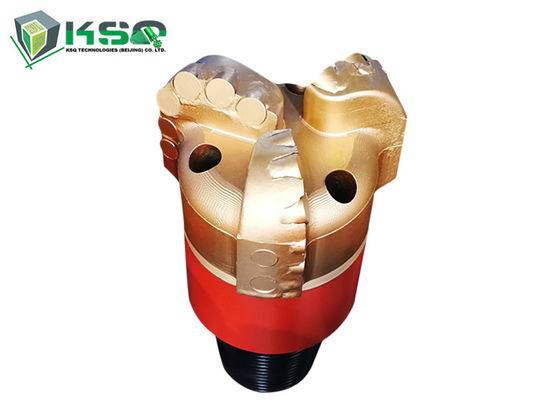

3 تیغه IADC S132 PDC بیت 4-1/2 اینچ با API 2-3/8 اینچی برای ماسه سنگ و شیل
شرح
ما می توانیم انواع مته های الماس را از 4 اینچ تا 17 1/2 اینچ بسازیم و می توانیم بیت ساختاری ویژه را مطابق با نیاز مشتری تولید کنیم.قطعات بدنه فولادی با ماشینکاری میله های فولادی در هر طرح تولید می شوند.
مشخصات:
| مدل | بیت PDC، بیت الماس، بیت هسته الماس |
| کد IADC |
M222,M232,M122,M223,M332,M332,M416, M436، M316 |
| اندازه ها |
از 3 تا 171/2 ” اندازه های بزرگتر برای بیت بازکن سوراخ، بیت ریمر |
| شماره تیغه ها |
3 تیغه، 4 تیغه، 5 تیغه، 6 تیغه، 7 تیغه، 8 تیغه، دو تیغه |
| تشکیلات | تشکیل نرم، متوسط نرم، سخت، متوسط سخت، بسیار سخت |
| موضوع اتصال | 3 پین API 1/2 اینچی، 4 پین API 1/2 اینچی، 6 پین API 5/8 اینچی |
PS ما می توانیم هر یک از الزامات مشخصات شما را دنبال کنیم، تمام محصولات ما می توانند سفارشی شوند.
مشخصات فنی
کد IADC: S122
| پارامترهای طراحی | پارامترهای عملیاتی | |||||||
| اندازه (در) | اندازه برش اولیه (میلی متر) | طول سنج (در) | نازل | تعداد تیغه ها | API Shank (in) | WOB (kn) | دور در دقیقه | سرعت جریان (l/s) |
| 3 7/8 | 13 | 1 1/2 | 4P | 4 | 2 3/8 REG | 5-25 | 90-350 | 8-20 |
| 4 5/8 | 13 | 1 1/2 | 4P | 4 | 2 7/8 REG | 5-30 | 90-360 | 8-20 |
| 4 1/2 | 13 | 1 1/2 | 4P | 4 | 2 7/8 REG | 5-30 | 90-360 | 8-20 |
کد IADC: S223
| پارامترهای طراحی | پارامترهای عملیاتی | |||||||
| اندازه (در) | اندازه برش اولیه (میلی متر) | طول سنج (در) | نازل | تعداد تیغه ها | API Shank (in) | WOB (kn) | دور در دقیقه | سرعت جریان (l/s) |
| 8 1/2 | 19 | 4 | 6NZ+1P | 5 | 4 1/2 REG | 25-100 | 60-260 | 22-35 |
| 12 1/4 | 19 | 3 | 6NZ+1P | 5 | 6 5/8 REG | 30-140 | 60-260 | 28-70 |
| 13 5/8 | 19 | 2 5/7 | 7NZ | 5 | 6 5/8 REG | 30-160 | 60-260 | 35-70 |
| 14 3/4 | 19 | 2 8/9 | 7NZ | 5 | 7 5/8 REG | 30-170 | 60-260 | 40-70 |
| 16 | 19 | 3 | 7NZ | 5 | 7 5/8 REG | 30-180 | 60-260 | 40-70 |
| 17 1/2 | 19 | 3 | 7NZ | 5 | 7 5/8 REG | 30-200 | 60-260 | 45-80 |
کد IADC: S324
| پارامترهای طراحی | پارامترهای عملیاتی | |||||||
| اندازه (در) | اندازه برش اولیه (میلی متر) | طول سنج (در) | نازل | تعداد تیغه ها | API Shank (in) | WOB (kn) | دور در دقیقه | سرعت جریان (l/s) |
| 8 1/2 | 16 | 3 1/9 | 6NZ | 6 | 4 1/2 REG | 25-100 | 60-260 | 22-35 |
| 8 3/4 | 16 | 3 1/9 | 6NZ | 6 | 4 1/2 REG | 25-100 | 60-260 | 22-35 |
| 9 1/2 | 16 | 2 1/5 | 8NZ | 4 | 6 5/8 REG | 25-130 | 60-260 | 22-35 |
1) پروفیل بیت بهینه شده است و برای حفاری سازندهای نرم تا متوسط مناسب است.
2) ساختار برش متوازن نیرو است، تیغه بیت به صورت نامتقارن طراحی شده است، و تیغه مارپیچی و گیج مارپیچی نیز طوری طراحی شده اند که بار روی بیت متعادل می شود که در نتیجه پایداری بهتر بیت pdc ایجاد می شود.
3) چندین نوع برش PDC با کارایی بالا به صورت استراتژیک بر روی بیت چیده شده اند تا عمر مفید بیت را بهبود بخشد.
4) ضربه گیرها به گونه ای طراحی شده اند که بیت را قادر می سازند تا از طریق سازندها با رشته های سخت سوراخ کند.
5) سیستم هیدرولیک بیت با استفاده از فناوری شبیه سازی الگوی جریان پویا بهینه شده است تا اثرات تمیز کردن و خنک کنندگی بیت را افزایش دهد تا به طور موثر از توپی شدن بیت جلوگیری کند.
6) فرسایش در سطح بیت به طور موثر با استفاده از مواد سخت از مقاومت در برابر فرسایش بالا و استفاده از فن آوری پیشرفته تقویت فلز پایه جلوگیری می شود.
7) پورت های روی بیت نیز برای جلوگیری از فرسایش مسیرهای آب در داخل بیت PDC به طور بهینه طراحی شده اند.
مزایای بیت های PDC:
1) بیت های PDC سرعت چرخش مکانیکی بسیار بالاتری دارند.
2) بیت های PDC طول عمر بسیار طولانی تری دارند.
3) بیت های PDC قابلیت تعمیر دارند.
مشخصات محصول:
بیت‌های دراگ بر اساس استاندارد API یا استاندارد بدون رزوه فقط با جوشکاری ساخته می‌شوند.
بیت های مختلف استپ و درگ شورون از 3 اینچ تا 17 1/2 اینچ در دسترس هستند.
بازخورد بسیار خوبی از مشتریان ما به دلیل کیفیت و قیمت وجود دارد.
با توجه به نقشه ها یا نمونه های شما می توان بیت های مختلف درگ ایجاد کرد.
دو شکل از بیت های کشیدن وجود دارد:
- نوع "Step" برای زمین های نرم
- نوع "شورون" برای زمین های سخت متوسط
