محل منبع: | چين |
نام تجاری: | MIROC down the hole hammer drill tool |
گواهی: | SGS certified, ISO |
شماره مدل: | دکمه DTH |
مقدار حداقل تعداد سفارش: | 1 قطعه دکمه DTH Bit Drill |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | جعبه کارتن یا جعبه های چوبی |
زمان تحویل: | 25 روز |
قابلیت ارائه: | 20000 قطعه در هر ماه |
کاربرد: | حفاری چاه آب ، حفاری سنگ معدن ، حفاری سنگ ساختمانی | نوع چکش: | RE345 |
---|---|---|---|
قطر ذره: | 133mm 140mm 146mm 152mm 165mm | نام: | دکمه DTH |
روش مته: | حفاری (پایین سوراخ) | دکمه دیا: | 10x14mm ، 9x16mm |
برجسته: | بیت مته فرز,بیت مته های فولادی سخت,dth hammer bits |

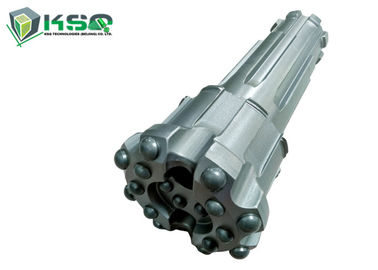

سری RC گردش خون معکوس DTH Hammer و Bit
سری RC با چرخش معکوس DTH Hammer جدیدترین محصول توسعه یافته شرکت ما است. این ماده عمدتاً برای حفاریهای اکتشافی عمیق و کنترل درجه سنگ معدن استفاده می شود.
این ویژگی های زیر را دارد:
1. براساس تجربه قبلی چکشهای معمولی ، همراه با ویژگی های چکش گردش خون ، ساختار داخلی بهینه شده و انتقال انرژی ایده آل ، در نتیجه سری چکش ها را با نمونه برداری سریع و صاف و مداوم تضمین می کنید.
2. ساختار داخلی با اجزای سفتی بسیار ساده بسیار ساده است ، بنابراین از ماندگاری طولانی و نگهداری آسان چکش اطمینان می کند.
3. لوله جمع آوری یک طرح متقابل را اتخاذ می کند و بدون جدا کردن چکش می توان جایگزین آن شد. با استفاده از روش کربرزه کننده ، مقاومت سایشی خوبی دارد.
4. مجهز به بیتهایی که با حق ثبت اختراع طراحی شده اند. به سادگی با جایگزین کردن مته مته ، همان چکش می تواند سوراخ هایی در اندازه های مختلف حفر کند که از آلوده بودن نمونه جلوگیری می کند.
5- در شرایط دشوار مانند خاک سست ، سنگ سخت و آب زیادی وجود دارد ، نمونه برداری به خوبی انجام می شود.
اصل کار
1. با استراحت پیستون روی بیت کوبه ای و چکش در حالت حفاری بسته می شود ، هوای فشار قوی به محفظه زیرین چکش و بالابرهای پیستون هدایت می شود. این چرخه پیستون را شروع می کند.
2. با پیستون به سمت بالا ، با تشکیل مهر و موم با لوله داخلی و شناسه پیستون ، محفظه بالایی را تشکیل می دهد. حرکت بیشتر پورت را که محفظه زیرین را تغذیه می کند ، مهر می کند و همچنین همزمان مهر را در محفظه زیرین آزاد می کند که به هوا اجازه می دهد تا شکاف های کوبه ای را گسترش و تخلیه کند. در همان زمان ، درگاه محفظه Top باز می شود که هوای فشار بالا را درون محفظه بالایی که قبلاً تشکیل شده است تغذیه می کند ، بنابراین فشار بالای پیستون را افزایش می دهد و مجبور می شود آن را به عقب برگرداند.
3. در حین چرخه پایین یا فشار قدرت ، پیستون محفظه زیرین را روی بوته یاتاقان پیستون آزمایش می کند و بدین ترتیب هوای اگزوز را متوقف می کند و محفظه ای از هوای فشار قوی زیر پیستون را ایجاد می کند که پیستون را مجبور به عقب کشیدن چکش می کند.
4- بلند کردن چکش از پایین سوراخ این امکان را به وجود می آورد که بیت کوبه ای در زیر درایو بچرخد همچنین به پیستون اجازه می دهد تا از چکش پایین بیفتد و روی بوته یاتاقان پیستون استراحت کند. چهره برخورد پیستون و صورت ضربان بیت کوبه ای اکنون نمی تواند با هم تماس پیدا کند ، بنابراین اجازه می دهد جریان آزاد هوا پر فشار به طور مستقیم از طریق چکش بدون دوچرخه چکش امکان پذیر باشد.
نوع چکش DTH | HRC45 | HRC55 | HRC65 | HRC52 | RC542 | RC543 | RC545 | RC547 | |
طول (بیت کمتر) | میلی متر | 1020 | 1111 | 1250 | 1208 | 1191 | 1191 | 1261 | 1270 |
وزن (بجز بیت) | کیلوگرم | 94 | 66.5 | 110 | 70 | 57 | 62 | 65 | 71 |
قطر خارجی | میلی متر | 99 | 126 | 146 | 126 | 109.5 | 116 | 117.5 | 124.5 |
بیت لرزان | HRC45 | HRC55 | HRC65 | PR52 | RE542 | RE542 | RE545 | RE547 | |
برد سوراخ | میلی متر | 114-127 | 133-152 | 155-190 | 133-146 | 113-130 | 120-135 | 122-135 | 130-146 |
موضوع اتصال | روی نخ لوله مته | Remet 3.5 "-4" 4 "metzke | Remet 4 "-4.5" 4 "-4.5" metzke | 4/5 "Remet 4.5 "metzke | |||||
فشار کاری | ماما | 1.0-3.0 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 |
میزان ضربه در 1.7 مگاپاسکال | HZ | 30 | 35 | 28 | 35 | 35 | 35 | 35 | 35 |
سرعت چرخش توصیه می شود | r / min | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 |
مصرف هوا (m3 / min | 1.0 مگاپاسکال | 8 | 16 | 20 | 16 | 12 | 12 | 16 | 16 |
1.8Mpa | 12 | 22 | 26 | 22 | 18 | 18 | 22 | 22 | |
2.4Mpa | 16 | 28 | 35 | 28 | 26 | 26 | 28 | 28 |
