| محل منبع: | چين |
| نام تجاری: | MIROC DTH Rock Drilling Tools |
| گواهی: | API |
| شماره مدل: | QTH سری DTH بدون چکمه پا |
| مقدار حداقل تعداد سفارش: | 1 قطعه DTH چکش |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | جعبه های چوبی |
| زمان تحویل: | 10-15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T |
| قابلیت ارائه: | 20000 قطعه در هر ماه |
| نام محصول: | دمت هامر | سلسله: | QL سری QL4 QL5 QL6 QL8 |
|---|---|---|---|
| شیر پای: | بدون دریچه پا | موضوع: | API 3 1/2 '' Reg، API 2 7/8 '' Reg، API 2 7/8 '' IF |
| اندازه: | اینچ 4 '' 5 '' 6 '' 8 '' | محدوده سوراخ حفاری: | 110 میلی متر-254 میلی متر |
| برجسته: | ,,down the hole hammer |
||

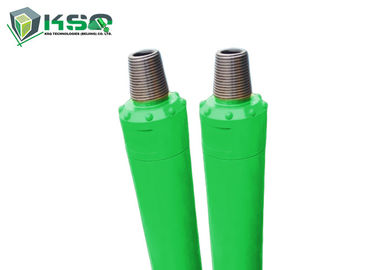

فشار هوا DTH چکش بدون دریچه پا - سری QL سری DTH چکش
مدل چکش DTH:
4 '' - QL4 DTH Hammer
5 '' - QL5 DTH چکش
6 '' - QL6 DTH Hammer
8 '' - QL8 DTH چکش
سری QL (QL4 QL5 QL6 QL8) سری DTH چکش - بدون دریچه پا
ساختار و مشخصات:
| شرح | وزن (کیلوگرم) | ||||
| QL40 | QL50 | QL60 | QL80 | QL80 | |
| 1.Top زیر | 6.50 | 13.70 | ساعت 20 | 34.00 | 35.00 |
| 2. O-ring Of Top Sub | 0.01 | 0.015 | 0.015 | 0.015 | 0.01 |
| حلقه 3.Breakout | - | - | - | 0.30 | 0.04 |
| 4. شیر را بررسی کنید | 0.35 | 0.70 | 0.70 | 1.20 | 1.20 |
| 5- بهار | 0.05 | 0.10 | 0.10 | 0.10 | 0.10 |
| 6. توزیع کننده هوا | 1.50 | 2.00 | 3.50 | 6.00 | 7.00 |
| 7. سیلندر داخلی | 2.10 | 2.70 | 4.20 | 6.50 | 7.50 |
| 8. پیستون | 8.50 | 15.00 | 23.00 | 42.50 | 48.00 |
| 9. سیلندر خارجی | 15.20 | ساعت 24 | 30.00 | 59.00 | 75.00 |
| 10. آستین راهنما | 1.80 | 3.00 | 4.00 | 6.30 | 12.00 |
| 11. O-ring Of Stop Ring | 0.005 | 0.01 | 0.01 | 0.01 | 0.01 |
| 12. توقف حلقه | 0.20 | 0.40 | 0.60 | 1.40 | 1.70 |
| 13. حلقه شکستن | - | - | - | 0.30 | 0.40 |
| 14. رانندگی چاک | 3.20 | 4.50 | 5.50 | ساعت 13:00 | 15.00 |
| 15. حفاری بیت | ساعت 9 | 16.00 | 25.00 | 35.00 | 50.00 |
QL (QL4 QL5 QL6 QL8) سری DTH Hammer-Parameter Technical Valve Foot Valve
| داده های تکنیکی | |||||
| مدل | QL40 | QL50 | QL60 | QL80 | QL80 |
| طول (بدون بیت) | 1070 میلی متر | 1090 میلی متر | 1183 میلی متر | 1330 میلی متر | 1340 میلی متر |
| وزن (بدون بیت) | 40.00 کیلوگرم | 67.00 کیلوگرم | 92.00 کیلوگرم | 171.00 کیلوگرم | 203.00 کیلوگرم |
| قطر خارجی | φ99 میلی متر | φ126 میلی متر | φ146mm ، φ148mm | φ180mm ، φ185mm | φ203 میلی متر |
| بیت ساقه | QL40 | QL50 | QL60 | QL80 | QL80 |
| محدوده سوراخ | φ110 - φ135 میلی متر | φ135- φ155 میلی متر | φ155 - φ203mm | φ195 - φ254mm | φ216 - φ254 میلی متر |
| موضوع اتصال | API 2 3/8 'Reg | API 2 3/8 '' Reg، API 3 1/2 '' Reg، API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 4 1/2 '' Reg |
| فشار کاری | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 Mpa | 1.5 - 3.0 Mpa | 1.8 - 3.0 Mpa |
| میزان تأثیر در 17 بار | 30HZ | 28HZ | 25HZ | 22HZ | 22HZ |
| سرعت چرخش توصیه می شود | 20 - 30 r / min | 20 - 35 r / min | 20 - 30 r / min | 15 - 25 r / min | 15 - 25 r / min |
| مصرف هوا | 1.0Mpa: 5 m³ / min | 1.0Mpa: 7 m³ / min | 1.0Mpa: 9 m³ / min | 1.0Mpa: 12 m³ / min | 1.0Mpa: 16 m³ / min |
| 1.8Mpa: 9 m³ / min | 1.8Mpa: 14 m³ / min | 1.8Mpa: 18 m³ / min | 1.8Mpa: 22 m³ / min | 1.8Mpa: 28 m³ / min | |
| 2.4Mpa: 14 m³ / min | 2.4Mpa: 19 m³ / min | 2.4Mpa: 26 m³ / min | 2.4Mpa: 28 m³ / min | 2.4Mpa: 39 m³ / min | |
ویژگی های چکش DTH فشار بالا هوا بدون دریچه پا:
این نوعی چکش فشار قوی DTH بدون فشار دریچه پا است و جدیدترین طراحی ما است. همچنین یکی از پیشرفته ترین چکش های DTH در جهان است.
چکش توزیع هوا با ارزش ، از توزیع هوا اطمینان بیشتری دارد.
آب بندی خوب ، آب و قلمه هایی که وارد چکش در آب می شوند وجود دارد حفاری.
چکش های فشار هوا DTH بدون فشار از مزایای دریچه پا:
1. از مشکل شکستگی دریچه پا و انبساط و انقباض خارج می شود.
2- مصرف انرژی پایین و فرکانس ضربه بالاتر.
سرعت حفاری 15-30٪ بیشتر از سوپاپ با دریچه پا است.
3. ساختار ساده ، قطعات قابل اعتماد ، طول عمر طولانی ، نگهداری آسان و ارزان.
4- مصرف هوا و روغن کمتر باشد. میزان مصرف روغن تقریباً 10٪ نسبت به شیر دریچه پایینی دارد.
ویژگی های چکش سری QL سری DTH:
1. توزیع هوای بی ارزش ، قابل اطمینان تر.
2. طراحی ساده پیستون. طول عمر طولانی
3. انتقال انرژی کارآمدتر ، سرعت سریع حفاری ، مصرف کم هوا و مصرف کمتر روغن.
4- کمتر قسمت های داخلی ، ساختار ساده ، طول عمر طولانی ، خرابی کمتر و نگهداری راحت تر زیرا تمام قسمت ها با گرما انجام می شوند.
5- جداسازی آسان به دلیل اینکه زیر فرعی ، دیسک چاک و سیلندر خارجی با نخ چند مرحله ای به هم وصل می شوند.
مزایای استفاده از سری QL سری DTH:
1. طراحی ساده و معقول ، آسان برای مونتاژ و جدا کردن ، مشکل کم مسئله.
2. مصرف کم هوا ، حفاری صاف ، حداکثر قدرت ضربه ، ضریب نفوذ زیاد.
3. عملیات حرارتی دقیق با کلیه قطعات چکش برای تأمین طول عمر طولانی در سخت ترین شرایط کار.
برنامه های کاربردی
در دسترس برای کلیه شرایط کار ، عملکرد بالا در پروژه های حفاری بارگیری و چاه آب
بسته بندی چکش DTH
برند ابزار حفاری سنگ MIROC®
خط تولید ابزار حفاری سنگ MIROC® توسط KSQ Technologies (پکن) Co.Ltd. حاصل سالها مهندسی پیشرفته ، تولید دقیق و فداکاری در استفاده از مواد باکیفیت است.
ابزار حفاری سنگ MIROC® توسط بسیاری از متخصصان حفاری مربوط به پروژه های معدن ، ساخت و ساز ، تونل سازی و استخراج معادن در سراسر جهان استفاده می شود.
ابزار حفاری سنگ MIROC® شامل موارد زیر است:
شرکت
شرکت KSQ Technologies (پکن) آموزشی ویبولیتین دانش فنی فوق العاده ای را در زمینه توسعه ، تولید و کاربرد ارائه می دهد. این شرکت فرآیندهای تولید پیشرفته را برای اطمینان از فولادهای با کیفیت بالا و درج های کاربید تنگستن برای لوازم جانبی حفاری سنگ اتخاذ کرده است. پرسنل این شرکت نیازهای مشتریانی را که نیاز به سیلابی دارند درک می کنند و از مهارت های خدماتی برای ارائه ابزارهای حفاری مناسب برای کار برخوردار هستند.
توسعه دهندگان محصول با تجربه آن نیز می توانند ابزارهای سفارشی ایجاد کنند. علاوه بر این ، تیم توسعه شرکت هر ساله محصولات خلاقانه ای را معرفی می کند - ابزارهایی که با دقت در این زمینه آزمایش می شوند و اثبات شده فراتر از انتظارات صنعت هستند.
