| محل منبع: | چين |
| نام تجاری: | MIROC DTH Rock Drilling Tools |
| گواهی: | API |
| شماره مدل: | DHD و COP سری DTH چکش بدون دریچه پا |
| مقدار حداقل تعداد سفارش: | 1 قطعه DTH چکش |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | جعبه های چوبی |
| زمان تحویل: | 10-15 روز |
| قابلیت ارائه: | 20000 قطعه در هر ماه |
| نام محصول: | دمت هامر | سلسله: | سری DHD و COP |
|---|---|---|---|
| بیت ساق پا: | DHD3.5 COP44 / DHD340 COP54 / DHD350R DHD350Q COP64 / DHD360 COP84 / DHD380 DHD1120 | تایپ کنید: | بدون دریچه پا |
| فشار بخار: | 1.0Mpa - 2.3Mpa | رنگ: | سبز ، سیاه ، نارنجی ، آبی ، طلایی و غیره |
| برجسته: | ,,down the hole hammer |
||

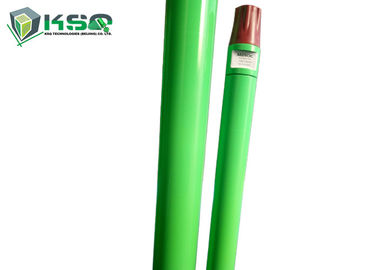

چکش فشار قوی DTH بدون دریچه پا - چکش سری COP / DHD DTH
مدل چکش DTH:
3 '' - IR 3.5 DTH چکش
چکش سری CO DTH
4 '' - COP44 DTH چکش
5 '' - COP54 DTH چکش
6 '' - COP64 DTH چکش
8 '' - COP84 DTH Hammer
چکش سری DHD DTH
4 '' - DHD340 DTH Hammer
5 '' - چکش DHD350 DTH
6 '' - DHD360 DTH چکش
8 '' - چکش DHD380 DTH
12 '' - DHD1120 DTH Hammer
چکش DHD و COP سری DTH بدون ساختار دریچه پا و مشخصات:
| شرح | وزن (کیلوگرم) | ||||
| IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R | |
| 1.Top زیر | 4.20 | 6.50 | 6.00 | 13.70 | 13.30 |
| 2. O-ring Of Top Sub | 0.01 | 0.01 | 0.01 | 0.015 | 0.015 |
| حلقه 3.Breakout | - | - | - | - | - |
| 4. شیر را بررسی کنید | 0.20 | 0.35 | 0.30 | 0.70 | 0.70 |
| 5- بهار | 0.02 | 0.05 | 0.05 | 0.10 | 0.10 |
| 6. توزیع کننده هوا | 0.80 | 1.50 | 1.30 | 2.00 | 1.90 |
| 7. سیلندر داخلی | 1.30 | 2.10 | 1.90 | 2.80 | 2.70 |
| 8. پیستون | 5.50 | 8.50 | 7.80 | 15.00 | 14.50 |
| 9. سیلندر خارجی | 9.50 | 15.20 | 14.60 | ساعت 24 | 23.00 |
| 10. آستین راهنما | 1.00 | 1.30 | 1.20 | 2.60 | 2.50 |
| 11. O-ring Of Stop Ring | 0.05 | 0.01 | 0.005 | 0.01 | 0.01 |
| 12. توقف حلقه | 0.15 | 0.30 | 0.20 | 0.50 | 0.50 |
| 13. حلقه شکستن | - | - | - | - | - |
| 14. رانندگی چاک | 1.90 | 3.40 | 3.40 | 6.50 | 6.20 |
| 15. حفاری بیت | 5.00 | ساعت 9 | 8.50 | 16.00 | 15.50 |
| شرح | وزن (کیلوگرم) | ||||
| DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 | |
| 1.Top زیر | 13.70 | ساعت 20 | 23.00 | 34.00 | 70.00 |
| 2. O-ring Of Top Sub | 0.015 | 0.02 | 0.015 | 0.015 | 0.040 |
| حلقه 3.Breakout | - | - | - | 0.30 | 0.80 |
| 4. شیر را بررسی کنید | 0.70 | 0.70 | 0.70 | 1.20 | 2.00 |
| 5- بهار | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 |
| 6. توزیع کننده هوا | 2.00 | 3.50 | 4.50 | 6.00 | 16.00 |
| 7. سیلندر داخلی | 2.80 | 4.20 | 6.50 | 6.50 | 25.00 |
| 8. پیستون | 15.00 | 23.00 | 28.00 | 42.50 | 113.00 |
| 9. سیلندر خارجی | 25.00 | 31.50 | 40.00 | 60.00 | 173.00 |
| 10. آستین راهنما | 3.20 | 6.50 | 7.50 | 5.30 | ساعت 24 |
| 11. O-ring Of Stop Ring | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| 12. توقف حلقه | 0.50 | 0.60 | 0.80 | 1.20 | 4.00 |
| 13. حلقه شکستن | - | - | - | 0.30 | 0.80 |
| 14. رانندگی چاک | 4.00 | 6.00 | ساعت 8 | 17.50 | 46.00 |
| 15. حفاری بیت | 15.90 | 26.00 | 28.50 | 40.00 | 140.00 |
چکش DHD و COP سری DTH چکش بدون پارامترهای دریچه کف پا
| داده های تکنیکی | |||||
| مدل | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
| طول (بدون بیت) | 888 میلی متر | 1011 میلی متر | 986 میلی متر | 1110 میلی متر | 1110 میلی متر |
| وزن (بدون بیت) | 25.00 کیلوگرم | 43.20 کیلوگرم | 37.00 کیلوگرم | 69.00 کیلوگرم | 66.00 کیلوگرم |
| قطر خارجی | φ82 میلی متر | φ99 میلی متر | φ92 میلی متر | φ126 میلی متر | φ116 میلی متر |
| بیت ساقه | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
| محدوده سوراخ | φ90 - φ115 میلی متر | φ110 - φ135 میلی متر | φ105 - φ120mm | φ135 - φ155 میلی متر | φ127 - φ145mm |
| موضوع اتصال | API 2 3/8 'Reg | API 2 3/8 'Reg | API 2 3/8 'Reg | API 2 3/8 '' Reg، API 3 1/2 '' Reg، API 2 7/8 '' Reg، API 2 7/8 '' Reg | API 2 3/8 '' Reg، API 3 1/2 '' Reg، API 2 7/8 '' Reg |
| فشار کاری | 1.0 - 1.5 Mpa | 1.2 - 2.0 Mpa | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.3 - 2.3 Mpa |
| میزان تأثیر در 17 بار | 25HZ | 30HZ | 30HZ | 28HZ | 28HZ |
| سرعت چرخش توصیه می شود | 25 - 40 r / min | 22 - 35 r / min | 25 - 40 r / min | 20 - 35 r / min | 20 - 35 r / min |
| مصرف هوا | 1.0Mpa: 3.8 m³ / min | 1.0Mpa: 6 m³ / min | 1.8Mpa: 8 m³ / min | 1.0Mpa: 7 m³ / min | 1.0Mpa: 7 m³ / min |
| 1.5Mpa: 7.5 m³ / min | 1.8Mpa: 10 m³ / min | 2.4Mpa: 13 m³ / min | 1.8Mpa: 14 m³ / min | 1.8Mpa: 13.5 m³ / min | |
| 2.4Mpa: 15 m³ / min | 2.4Mpa: 19 m³ / min | 2.4Mpa: 18 m³ / min | |||
| داده های تکنیکی | |||||
| مدل | DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
| طول (بدون بیت) | 1102 میلی متر | 1238 میلی متر | 1258 میلی متر | 1359 میلی متر | 1880 میلی متر |
| وزن (بدون بیت) | 68.00 کیلوگرم | 98.00 کیلوگرم | 120.00 کیلوگرم | 175.00 کیلوگرم | 474.00 کیلوگرم |
| قطر خارجی | φ126 میلی متر | φ142mm ، φ146mm | φ165 میلی متر | φ180mm ، φ185mm | φ275 میلی متر |
| بیت ساقه | ND55C / DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
| محدوده سوراخ | φ135 - φ155 میلی متر | φ155 - φ203mm | φ175 - φ216 میلی متر | φ195 - φ254mm | φ305 - φ445mm |
| موضوع اتصال | API 2 3/8 '' Reg، API 3 1/2 '' Reg، API 2 7/8 '' Reg | API 3 1/2 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg |
| فشار کاری | 1.3 - 2.3 Mpa | 1.5 - 3.0 Mpa | 1.5 - 3.0 Mpa | 1.5 - 3.0 Mpa | 2.0 - 3.5 Mpa |
| میزان تأثیر در 17 بار | 28HZ | 25HZ | 23HZ | 22HZ | 20HZ |
| سرعت چرخش توصیه می شود | 20 - 35 r / min | 20 - 30 r / min | 20 - 30 r / min | 15 - 25 r / min | 15 - 25 r / min |
| مصرف هوا | 1.0Mpa: 8 m³ / min | 1.0Mpa: 9 m³ / min | 1.0Mpa: 11 m³ / min | 1.0Mpa: 12 m³ / min | 1.0Mpa: 28 m³ / min |
| 1.8Mpa: 14 m³ / min | 1.8Mpa: 18 m³ / min | 1.8Mpa: 20 m³ / min | 1.8Mpa: 22 m³ / min | 1.8Mpa: 50 m³ / min | |
| 2.4Mpa: 19 m³ / min | 2.4Mpa: 26 m³ / min | 2.4Mpa: 28 m³ / min | 2.4Mpa: 28 m³ / min | 2.4Mpa: 71 m³ / min | |
ویژگی های چکش DTH فشار بالا هوا بدون دریچه پا:
این نوعی چکش فشار قوی DTH بدون فشار دریچه پا است و جدیدترین طراحی ما است. همچنین یکی از پیشرفته ترین چکش های DTH در جهان است.
چکش های فشار هوا DTH بدون فشار از مزایای دریچه پا:
1. از مشکل شکستگی دریچه پا و انبساط و انقباض خارج می شود.
2- مصرف انرژی پایین و فرکانس ضربه بالاتر.
سرعت حفاری 15-30٪ بیشتر از سوپاپ با دریچه پا است.
3. ساختار ساده ، قطعات قابل اعتماد ، طول عمر طولانی ، نگهداری آسان و ارزان.
4- مصرف هوا و روغن کمتر باشد. میزان مصرف روغن تقریباً 10٪ نسبت به شیر دریچه پایینی دارد.
ویژگی های DHD و COP سری DTH Hammers:
1. توزیع هوای بی ارزش ، قابل اطمینان تر.
2. طراحی ساده پیستون. طول عمر طولانی.
3. انتقال انرژی کارآمدتر ، سرعت سریع حفاری ، مصرف کم هوا و مصرف کمتر روغن.
4- کمتر قطعات داخلی ، ساختار ساده ، طول عمر طولانی ، خرابی کمتر و نگهداری راحت تر زیرا تمام قسمت ها با گرما انجام می شوند.
5- جداسازی آسان به دلیل اینکه زیر فرعی ، دیسک چاک و سیلندر خارجی با نخ چند مرحله ای به هم وصل می شوند.
مزایای استفاده از DHD / COP سری DTH چکش:
1. طراحی ساده و معقول ، آسان برای مونتاژ و جدا سازی ، سرعت مشکل کم.
2. مصرف کم هوا ، حفاری صاف ، حداکثر قدرت ضربه ، ضریب نفوذ زیاد.
3. عملیات حرارتی دقیق با کلیه قطعات چکش برای تأمین طول عمر طولانی در سخت ترین شرایط کار.
برنامه های کاربردی
در دسترس برای کلیه شرایط کار ، عملکرد بالا در پروژه های حفاری بارگیری و چاه آب
برند ابزار حفاری سنگ MIROC®
خط تولید ابزار حفاری سنگ MIROC® توسط KSQ Technologies (پکن) Co.Ltd. حاصل سالها مهندسی پیشرفته ، تولید دقیق و فداکاری در استفاده از مواد باکیفیت است.
ابزار حفاری سنگ MIROC® توسط بسیاری از متخصصان حفاری مربوط به پروژه های معدن ، ساخت و ساز ، تونل سازی و استخراج معادن در سراسر جهان استفاده می شود.
ابزار حفاری سنگ MIROC® شامل موارد زیر است:
شرکت
شرکت KSQ Technologies (پکن) آموزشی ویبولیتین دانش فنی استثنایی را در زمینه توسعه ، تولید و کاربرد فراهم می کند. این شرکت فرآیندهای تولید پیشرفته را برای اطمینان از فولادهای با کیفیت بالا و درج های کاربید تنگستن برای لوازم جانبی حفاری سنگ اتخاذ کرده است. پرسنل آن نیازهای مشتریانی را که نیاز به سیلابی دارند درک می کنند و از مهارت های خدماتی برای ارائه ابزارهای حفاری مناسب برای کار برخوردار هستند.
توسعه دهندگان محصول با تجربه آن نیز می توانند ابزارهای سفارشی ایجاد کنند. علاوه بر این ، تیم توسعه شرکت هر ساله محصولات خلاقانه ای را معرفی می کند - ابزارهایی که با جدیت در این زمینه آزمایش می شوند و اثبات شده فراتر از انتظارات صنعت هستند.
