محل منبع: | چين |
نام تجاری: | MIROC DTH Rock Drilling Tools |
گواهی: | API |
شماره مدل: | QL Series DTH Hammer |
مقدار حداقل تعداد سفارش: | 1 قطعه DTH چکش |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | جعبه های چوبی |
زمان تحویل: | 10-15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T |
قابلیت ارائه: | 20000 قطعه در هر ماه |
نام محصول: | دمت هامر | سلسله: | سری QL |
---|---|---|---|
بیت ساق پا: | QL4 QL5 QL6 QL8 | موضوع: | API 3 1/2 '' Reg، API 2 7/8 '' Reg، API 2 7/8 '' IF |
قطر: | 99mm-180mm | طول: | 1097mm-1465mm |
برجسته: | ,,down the hole hammer |

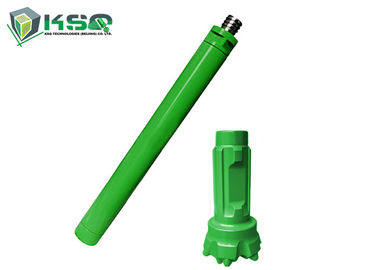

عملکرد بالا QL سری DTH Hammers
مدل چکش DTH:
4 '' - QL4 DTH Hammer
5 '' - QL5 DTH چکش
6 '' - QL6 DTH Hammer
8 '' - QL8 DTH چکش
QL (QL4 QL5 QL6 QL8) سری DTH ساختار چکش و مشخصات:
شرح | وزن (کیلوگرم) | |||
QL4 | QL5 | QL6 | QL8 | |
1.Top زیر | 6.50 | 15.00 | ساعت 20 | 41.00 |
2. O-ring Of Top Sub | 0.01 | 0.02 | 0.02 | 0.02 |
حلقه 3.Breakout | - | - | - | 0.30 |
4. شیر را بررسی کنید | 0.42 | 1.00 | 1.00 | 1.50 |
5- بهار | 0.04 | 0.10 | 0.10 | 0.10 |
6. بافر فشرده سازی | 0.04 | 0.10 | 0.10 | 0.42 |
7. توزیع کننده هوا | 2.20 | 3.50 | 6.00 | ساعت 13:00 |
8- سیلندر داخلی | 2.30 | 4.20 | 5.00 | 8.60 |
9. پیستون | ساعت 9 | ساعت 19 | 23.50 | 41.00 |
10. سیلندر خارجی | 16.50 | 24.60 | 31.00 | 60.00 |
11. آستین هدایت شده | - | 0.90 | 1.00 | 2.20 |
12. O-ring Of Stop Ring | 0.01 | 0.01 | 0.02 | 0.02 |
13. توقف حلقه | 0.30 | 0.40 | 0.60 | 1.20 |
14. حلقه شکستن | - | - | - | 0.30 |
15. رانندگی چاک | 3.00 | 4.60 | 5.40 | 12.00 |
16. بیت حفاری | 9.50 | 15.50 | 24.60 | 35.00 |
QL (QL4 QL5 QL6 QL8) پارامتر فنی سری DTH Hammer
داده های تکنیکی | ||||
مدل | QL4 | QL5 | QL6 | QL8 |
طول (بدون بیت) | 1097 میلی متر | 1156 میلی متر | 1212 میلی متر | 1465 میلی متر |
وزن (بدون بیت) | 41.00 کیلوگرم | 73.00 کیلوگرم | 95.00 کیلوگرم | 182.00 کیلوگرم |
قطر خارجی | φ99 میلی متر | φ126 میلی متر | φ142mm ، φ144mm ، φ146mm ، φ148mm | φ180 میلی متر |
بیت ساقه | QL4 | QL5 | QL6 | QL8 |
محدوده سوراخ | φ110 - φ135 میلی متر | φ135- φ155 میلی متر | φ155 - φ190mm | φ195 - φ254mm |
موضوع اتصال | API 2 3/8 'Reg | API 3 1/2 '' Reg، API 2 7/8 'Reg | API 3 1/2 '' Reg، API 2 7/8 '' Reg، API 2 7/8 '' IF | API 4 1/2 '' Reg |
فشار کاری | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 Mpa | 1.5 - 3.0 Mpa |
میزان تأثیر در 17 بار | 27HZ | 25HZ | 23HZ | 20HZ |
سرعت چرخش توصیه می شود | 25 - 40 r / min | 25 - 40 r / min | 20 - 30 r / min | 15 - 25 r / min |
مصرف هوا | 1.0Mpa: 6 m³ / min | 1.0Mpa: 9 m³ / min | 1.0Mpa: 10 m³ / min | 1.0Mpa: 15 m³ / min |
1.8Mpa: 10 m³ / min | 1.8Mpa: 15 m³ / min | 1.8Mpa: 20 m³ / min | 1.8Mpa: 26 m³ / min | |
2.4Mpa: 15 m³ / min | 2.4Mpa: 23 m³ / min | 2.4Mpa: 28.5 m³ / min | 2.4Mpa: 34 m³ / min |
ویژگی های چکش DTH فشار بالا با فشار دریچه:
این نوعی چکش فشار قوی DTH با فشار زیاد شیر دریچه است.
چکش توزیع هوا با ارزش ، از توزیع هوا اطمینان بیشتری دارد.
آب بندی خوب ، آب و قلمه هایی که وارد چکش در آب می شوند وجود دارد حفاری.
ویژگی های چکش سری QL سری DTH:
1. توزیع هوای بی ارزش ، قابل اطمینان تر.
2. طراحی ساده پیستون. طول عمر طولانی
3. انتقال انرژی کارآمدتر ، سرعت سریع حفاری ، مصرف کم هوا و مصرف کمتر روغن.
4- کمتر قسمت های داخلی ، ساختار ساده ، طول عمر طولانی ، خرابی کمتر و نگهداری راحت تر زیرا تمام قسمت ها با گرما انجام می شوند.
5- جداسازی آسان به دلیل اینکه زیر فرعی ، دیسک چاک و سیلندر خارجی با نخ چند مرحله ای به هم وصل می شوند.
مزایای استفاده از سری QL سری DTH:
1. طراحی ساده و معقول ، آسان برای مونتاژ و جدا کردن ، مشکل کم مسئله.
2. مصرف کم هوا ، حفاری صاف ، حداکثر قدرت ضربه ، ضریب نفوذ زیاد.
3. عملیات حرارتی دقیق با کلیه قطعات چکش برای تأمین طول عمر طولانی در سخت ترین شرایط کار.
برنامه های کاربردی
در دسترس برای کلیه شرایط کار ، عملکرد بالا در پروژه های حفاری بارگیری و چاه آب
برند ابزار حفاری سنگ MIROC®
خط تولید ابزار حفاری سنگ MIROC® توسط KSQ Technologies (پکن) Co.Ltd. حاصل سالها مهندسی پیشرفته ، تولید دقیق و فداکاری در استفاده از مواد باکیفیت است.
ابزار حفاری سنگ MIROC® توسط بسیاری از متخصصان حفاری مربوط به پروژه های معدن ، ساخت و ساز ، تونل سازی و استخراج معادن در سراسر جهان استفاده می شود.
ابزار حفاری سنگ MIROC® شامل موارد زیر است:
شرکت
شرکت KSQ Technologies (پکن) آموزشی ویبولیتین دانش فنی فوق العاده ای را در زمینه توسعه ، تولید و کاربرد ارائه می دهد. این شرکت فرآیندهای تولید پیشرفته را برای اطمینان از فولادهای با کیفیت بالا و درج های کاربید تنگستن برای لوازم جانبی حفاری سنگ اتخاذ کرده است. پرسنل این شرکت نیازهای مشتریانی را که نیاز به سیلابی دارند درک می کنند و از مهارت های خدماتی برای ارائه ابزارهای حفاری مناسب برای کار برخوردار هستند.
توسعه دهندگان محصول با تجربه آن نیز می توانند ابزارهای سفارشی ایجاد کنند. علاوه بر این ، تیم توسعه شرکت هر ساله محصولات خلاقانه ای را معرفی می کند - ابزارهایی که با دقت در این زمینه آزمایش می شوند و اثبات شده فراتر از انتظارات صنعت هستند.
