| محل منبع: | چين |
| نام تجاری: | MIROC DTH Rock Drilling Tools |
| گواهی: | API |
| شماره مدل: | سری SB DTH |
| مقدار حداقل تعداد سفارش: | 1 قطعه DTH چکش |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | جعبه های چوبی |
| زمان تحویل: | 10-15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T |
| قابلیت ارائه: | 20000 قطعه در هر ماه |
| نام محصول: | DTH چکش | سلسله: | سری SD |
|---|---|---|---|
| بیت ساقه: | SD4 SD5 SD6 SD8 SD10 SD12 | نخ: | API 3 1/2 "Reg، API 2 7/8" Reg |
| قطر: | 82 تا 275 میلی متر | رنگ: | سبز ، سیاه ، نارنجی ، آبی ، طلایی و غیره |
| برجسته: | ,,down the hole hammer |
||

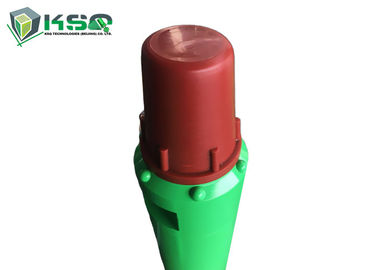

سری SD DTH سنگ چکش حفاری فشار هوا با اطمینان بیشتر از توزیع هوا
سری SD (SD4 SD5 SD6 SD8 SD8 SD10 SD12) سری DTH ساختار و مشخصات:
| شرح | وزن (کیلوگرم) | |||||
| SD4 | SD5 | SD6 | SD8 | SD10 | SD12 | |
| 1. زیر فرعی | 6.50 | ساعت 15.00 | ساعت 20.00 | 41.00 | 59.00 | 70.00 |
| 2. O-ring Of Sub Sub | 0.01 | 0.01 | 0.01 | 0.02 | 0.03 | 0.04 |
| 3. حلقه شکست | 0.01 | - | - | 0.20 | 0.30 | 0.80 |
| 4. شیر را بررسی کنید | 0.42 | 1.00 | 1.00 | 1.50 | 1.40 | 3.00 |
| 5. بهار | 0.04 | 0.10 | 0.05 | 0.10 | 0.30 | 0.10 |
| 6. بافر فشرده سازی | 0.04 | 0.05 | 0.10 | 0.42 | 0.60 | 1.00 |
| 7. توزیع کننده هوا | 2.20 | 3.50 | 5.00 | 12.50 | 11.50 | ساعت 20.00 |
| 8. استوانه داخلی | 2.50 | 4.20 | 5.00 | 8.60 | ساعت 11.00 | ساعت 23.00 |
| 9. پیستون | ساعت 9.00 | 15.50 | ساعت 24.00 | 42.00 | 62.00 | 125.00 |
| 10. استوانه خارجی | 15.60 | ساعت 25.00 | ساعت 35.00 | ساعت 65.00 | 110.00 | 170.00 |
| 11. O-ring Of Stop Ring | 0.02 | 0.01 | 0.01 | 0.05 | 0.03 | 0.04 |
| 12. زنگ را قطع کنید | 0.20 | 0.50 | 0.50 | 1.20 | 0.60 | 4.80 |
| 13. آستین هدایت شده | - | - | 1.50 | 3.40 | 4.50 | ساعت 18.00 |
| 14. حلقه شکست | 0.01 | - | - | - | 0.30 | 0.80 |
| 15. رانندگی چاک | 4.00 | 7.50 | 7.50 | 15.50 | ساعت 24.00 | 51.00 |
| 16. مته | 9.60 | 15.60 | 25.80 | 37.00 | 115.00 | 120.00 |
SD (SD4 SD5 SD6 SD8 SD8 SD10 SD12) سری DTH پارامتر فنی پارامتر
| داده های تکنیکی | ||||||
| مدل | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| طول (بدون بیت) | 1084 میلی متر | 1175 میلی متر | 1261 میلی متر | 1463 میلی متر | 1502 میلی متر | 1880 میلی متر |
| وزن (بدون بیت) | 40.50 کیلوگرم | 72.50 کیلوگرم | 100.00 کیلوگرم | 192.00 کیلوگرم | 290.00 کیلوگرم | 487.00 کیلوگرم |
| قطر بیرونی | φ99 میلی متر | φ126 میلی متر | φ142mm ، φ144mm ، φ146mm ، φ148mm | φ180 میلی متر ، φ185 میلی متر | φ226 میلی متر | φ275 میلی متر |
| بیت شنک | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| محدوده حفره | φ110 - φ135mm | φ135- φ155 میلی متر | φ155 - φ190 میلی متر | φ195 - φ254 میلی متر | φ254 - φ311 میلی متر | φ305 - φ445 میلی متر |
| موضوع اتصال | API 2 3/8 "Reg | API 3 1/2 "Reg، API 2 7/8" Reg | API 3 1/2 "Reg | API 4 1/2 "Reg | API 4 1/2 "Reg، API 6 5/8" Reg | API 6 5/8 "Reg |
| فشار کاری | 1.2 - 2.0 مگاپاسکال | 1.3 - 2.3 مگاپاسکال | 1.5 - 2.5 مگاپاسکال | 1.5 - 3.0 مگاپاسکال | 2.0 - 3.5 مگاپاسکال | 2.0 - 3.5 مگاپاسکال |
| میزان ضربه در 17 Bar | 27HZ | 25HZ | 23 هرتز | 20HZ | 18HZ | 16HZ |
| سرعت چرخش توصیه شده | 25 - 40 دور در دقیقه | 30 - 35 دور در دقیقه | 20 - 30 دور در دقیقه | 5 - 25 دور در دقیقه | 20 - 30 دور در دقیقه | 15 - 25 دور در دقیقه |
| مصرف هوا | 1.0 مگاپاسکال در متر: 6 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 9 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 10 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 15 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 22 متر مربع در دقیقه | 1.0 مگاپاسکال در دقیقه: 30 متر مربع در دقیقه |
| 1.8Mpa: 10 متر مربع در دقیقه | 1.8Mpa: 15 متر مربع در دقیقه | 1.8Mpa: 20 متر مربع در دقیقه | 1.8Mpa: 26 متر مربع در دقیقه | 1.8Mpa: 40 متر مربع در دقیقه | 1.8 مگاپاسکال: 56 متر مربع در دقیقه | |
| 2.4 مگاپاسکال در دقیقه: 15 متر مربع در دقیقه | 2.4 مگا پاسکال: 23 متر مربع در دقیقه | 2.4Mpa: 28.5 متر مربع در دقیقه | 2.4Mpa: 34 متر مربع در دقیقه | 2.4 مگاپاسکال: 55 متر مربع در دقیقه | 2.4Mpa: 78 متر مربع در دقیقه | |
ویژگی های چکش فشار هوای بالا DTH با سوپاپ پا:
این یک نوع چکش فشار هوای بالا بدون دریچه DTH با دریچه پا است.
چکش توزیع هوا بدون شیر ، قابل اطمینان تر از توزیع هوا.
آب بندی خوب ، بدون آب و قلمه هایی که در آب وارد چکش می شوند ، حفاری وجود ندارد.
سری SD DTH Hammers ویژگی ها:
1. توزیع هوا بدون شیر ، قابل اطمینان تر.
2. طراحی ساده پیستون.طول عمر طولانی.
3. انتقال انرژی کارآمدتر ، سرعت حفاری سریعتر ، مصرف کم هوا و مصرف روغن کمتر.
4. قطعات داخلی کمتر ، ساختار ساده ، طول عمر طولانی ، خرابی کمتر و نگهداری آسان تر زیرا تمام قطعات تحت عملیات حرارتی قرار می گیرند.
5. به راحتی جدا می شود زیرا قسمت بالایی ، چاک درایو و سیلندر خارجی توسط نخ چند مرحله ای به هم متصل شده اند.
مزایای چکش SD سری DTH:
1. طراحی ساده و معقول ، جمع آوری و جداسازی آسان ، نرخ مشکل کم.
2. مصرف کم هوا ، حفاری روان ، حداکثر قدرت ضربه ، ضریب نفوذ بالا.
3. چندین عملیات حرارتی دقیق با تمام قطعات چکش برای ارائه طول عمر طولانی در سخت ترین شرایط کاری.
برنامه های کاربردی
در دسترس برای همه شرایط کاری ، عملکرد بالا در پروژه های سنگین و حفاری چاه آب
ابزار حفاری سنگ نام تجاری MIROC®
خط تولید MIROC® Rock Drilling Tools توسط KSQ Technologies (Beijing) Co.Ltd.نتیجه سالها مهندسی پیشرفته ، تولید دقیق و تعهد به استفاده از مواد با کیفیت بالا است.
ابزارهای حفاری سنگ MIROC® توسط بسیاری از متخصصان حفاری مرتبط با معادن ، ساخت و ساز ، تونل زنی و پروژه های معدن در سراسر جهان استفاده می شود.
ابزارهای حفاری سنگ MIROC® عبارتند از:
شرکت
KSQ Technologies (Beijing) Co. Ltd.دانش فنی استثنایی را در توسعه ، تولید و کاربرد ارائه می دهد.این شرکت فرایندهای تولید پیشرفته ای را برای اطمینان از فولادهای با کیفیت بالا و درج کاربید تنگستن برای لوازم جانبی حفاری سنگ اتخاذ کرده است.پرسنل آن نیازهای حفاری مشتریان را درک می کنند و مهارت های خدماتی را برای توصیه ابزارهای حفاری مناسب برای کار دارند.
توسعه دهندگان محصول مجرب آن نیز می توانند ابزارهای سفارشی ایجاد کنند.علاوه بر این ، تیم توسعه شرکت هر سال محصولات خلاقانه ای را معرفی می کند - ابزارهایی که به طور دقیق در این زمینه آزمایش شده و عملکرد آنها فراتر از انتظارات صنعت ثابت شده است.
