جزئیات محصول:
پرداخت:
|
| نام: | پیچ لنگر خود حفاری | ظرفیت: | 200KN-8000KN |
|---|---|---|---|
| تایپ کنید: | پیچ لنگر ، لنگر خود حفاری | قطر: | 25 میلی متر - 130 میلی متر |
| قطر بیت مته: | 38 میلی متر | ||
| برجسته: | 3 متر خود حفاری لنگر لنگر,r38 خود حفاری لنگر لنگر,معدن توانبخشی خود حفاری لنگر لنگر |
||

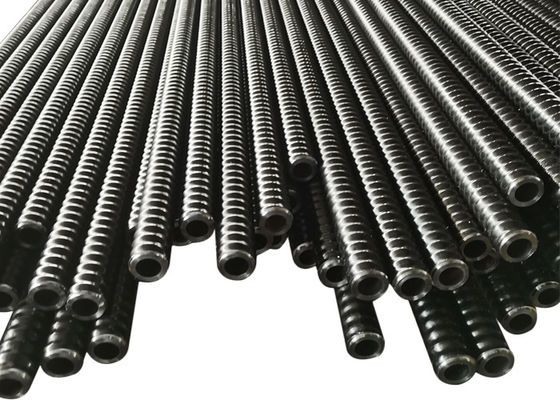

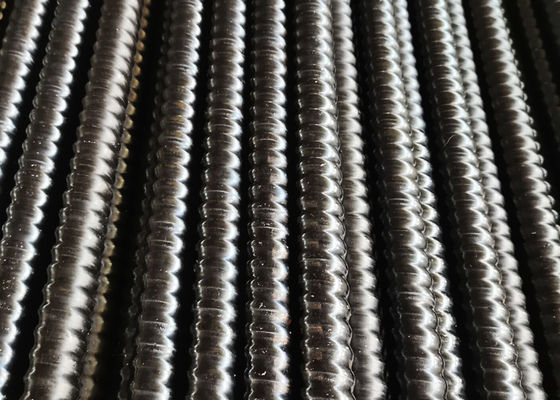

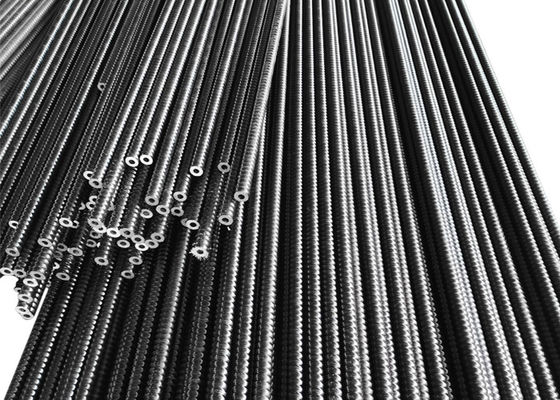

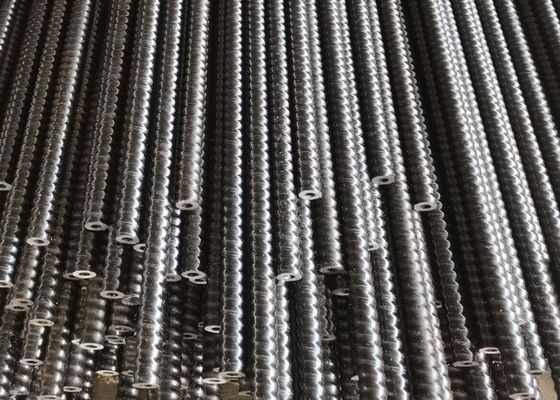

500 / 400KN 3m Self Drilling Anchors Bar R38 / 21 برای استخراج و توانبخشی
پیچ لنگر

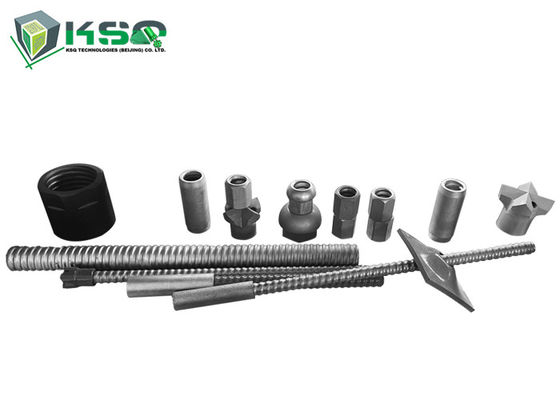

لنگر پیچ به معنای میله ای است که ساختارها یا بار ژئوتکنیکی را به سازه های سنگ پایدار منتقل می کند ،
متشکل از میله ، مته ، کوپلینگ ، صفحه ، درزگیر و مهره است.به طور گسترده ای در تنظیم ،
استخراج معادن ، تثبیت شیب ، تونلدیزه تصفیه تصفیه و حمایت از سقف از کارهای زیرزمینی.این هست برای
زمین سست (خاک رس ، ماسه شکننده و غیره) میله لنگر توخالی از لوله بدون درز با مقاومت بالا ساخته شده است.
ویژگی های پیچ لنگر تزریق توخالی:
طراحی توخالی ، اجرای عملکرد لوله های تزریق ، جلوگیری از از بین رفتن ملات در هنگام تزریق سنتی
لوله بیرون کشیده شده است. دوغاب کامل ، و می تواند به دوغاب فشار برای بهبود کیفیت پروژه برسد.
مرکز خوب است ، می تواند بدنه پیچ را به هم بپیچد ، بنابراین می تواند از خوردگی در کنار آن جلوگیری کند
اهداف پشتیبانی اصطلاح
نصب آسان ، بدون پردازش موضوعات در محل.به راحتی می توان یک صفحه ، مهره نصب کرد.
شرح پیچ لنگر حفاری ذوب
ممکن است به طور کلی بدنه هایی را حفاری ، تزریق و لنگر کند.
مشخصات گسترده ای دارد.قطر: 25-130 میلی متر
Qucik و ساخت آسان ، راندمان بالا.
از سنگهای اطراف غیر مجاز استفاده می شود.
امکانات
■ تاندون به طور همزمان به عنوان یک میله مته عمل می کند
installation نصب بسیار سریع زیرا حفاری گمانه با حفاری و تزریق همزمان از بین می رود
■ سیستم با استفاده از تجهیزات حفاری ساده و جمع و جور می تواند در فضاهای محدود نصب شود
an طرح های متغیر لنگر و جبران زاویه
body بدن دوغاب نامنظم باعث افزایش ظرفیت می شود
b بیت مته برای شرایط مختلف زمین موجود است
■ می تواند به همین ترتیب استفاده شود
زمینه های کاربرد
■ تثبیت شیب ، خاکریز و سنگ
■ غواصی و حفاری
■ رفع مش ریزش سنگ
bar موانع بهمن
مبانی
لنگر پیچ
داده های فنی پیچ لنگر R-Thread
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
قطر خارج (میلی متر) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
قطر داخلی (میلی متر) |
14 |
20 |
16 |
21 |
36 |
33 |
52 |
45 |
|
ظرفیت بار نهایی (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
ظرفیت بار عملکرد (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
مقاومت در برابر کشش ، Rp0.2 (N / mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
قدرت عملکرد ، Rp0.2 (N / mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
وزن (کیلوگرم در متر) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
نوع نخ (دست چپ) |
ISO10208 |
ISO1720 |
استاندارد MAIT76 |
|||||
|
درجه فولاد |
En10083-1 En10083-1 (فولاد آلیاژی) |
|||||||
|
در مقایسه با فولاد کربنی ، فولاد سازه آلیاژی دارای ظرفیت ضد خوردگی بالا و مکانیکی بالا است. |
||||||||
داده های فنی پیچ لنگر T-Thread
|
نوع نوار |
خارج از قطر (میلی متر) |
داخل قطر (میلی متر) |
سطح مقطع (mm2) |
نهایی بار KN |
نقطه عملکرد KN |
وزن (کیلوگرم در متر) |
نخ چپ / دست راست |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
آسانسور یا راست |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
آسانسور یا راست |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
آسانسور یا راست |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
آسانسور یا راست |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
آسانسور یا راست |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
آسانسور یا راست |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
آسانسور یا راست |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
آسانسور یا راست |
|
45/73 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
آسانسور یا راست |
