| محل منبع: | چين |
| نام تجاری: | MIROC |
| گواهی: | SGS certified, ISO |
| شماره مدل: | فشار هوا بالا DTH چکش بدون دریچه پا |
| مقدار حداقل تعداد سفارش: | 1pcs |
|---|---|
| قیمت: | negotiation |
| جزئیات بسته بندی: | جعبه های چوبی |
| زمان تحویل: | 15-20Days |
| شرایط پرداخت: | T/T اعتبارات اسنادی، D/A، D/P, وسترن یونیون |
| قابلیت ارائه: | 20000pcs در هر ماه |
| رنگ:: | سبز / زرد / سفارشی | کاربرد:: | حفاری چاه آب ، حفر معدن ، حفاری سنگ ساختمانی |
|---|---|---|---|
| نوع بیت Shank:: | COP MISSION DHD QL SD | نوع چکش: | فشار هوای COP MISSION DHD QL SD |
| قطر بیت: | φ90 - φ445 میلی متر | روش حفاری: | حفاری DTH |
| نام محصول: | فشار هوای COP MISSION DHD QL SD فشار پایین چکش سوراخ | ||
| برجسته: | ,,down the hole hammer |
||

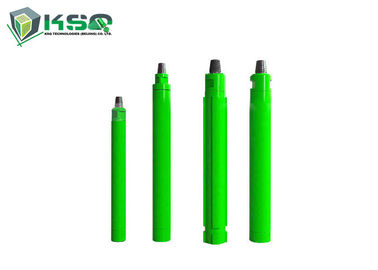

چکش فشار هوا DTH بدون سوپاپ پا
برنامه های کاربردی
1. استخراج از معادن زیرزمینی
2. عملیات تخریب معدن
3. حفر چاه آب
چکش فشار هوا DTH بدون سوپاپ پا
ویژگی های چکش فشار هوای بالا DTH بدون سوپاپ پا:
این یک نوع چکش فشار هوای بالا DTH بدون سوپاپ پا است و جدیدترین طراحی ما است.همچنین یکی از پیشرفته ترین چکش های DTH در جهان است.
مزایای زیر را دارد:
1. خارج از مشکل شکستگی دریچه پا و انبساط و انقباض.
2. مصرف انرژی کمتر و فرکانس ضربه بیشتر.سرعت حفاری 15 تا 30 درصد بیشتر از سرعت سوپاپ است.
3. ساختار ساده ، قطعات قابل اعتماد ، طول عمر طولانی ، نگهداری آسان و ارزان.
4. مصرف هوا و روغن کمتر.مصرف روغن حدود 10 درصد کمتر از مصرف کننده با سوپاپ پا است.
| چکش فشار هوای بالا DTH بدون سوپاپ پای - چکش سری DS سری KSQ | |||||||
| مدل | KSQ25A | KSQ35A | KSQ45A | KSQ45S | KSQ55A | KSQ55S | |
| طول (بدون بیت) | 872 میلی متر | 888 میلی متر | 1011 میلی متر | 986 میلی متر | 1110 میلی متر | 1110 میلی متر | |
| وزن (بدون بیت) | 16.00 کیلوگرم | 25.00 کیلوگرم | 43.20 کیلوگرم | 37.00 کیلوگرم | 69.00 کیلوگرم | 66.00 کیلوگرم | |
| قطر بیرونی | φ71 میلی متر | φ82 میلی متر | φ99 میلی متر | φ92 میلی متر | φ126 میلی متر | φ116 میلی متر | |
| بیت شنک | KSQ25 | IR3.5 | COP44/DHD340 | COP44/DHD340 | COP54/DHD350R | COP54/DHD350R | |
| محدوده حفره | φ76 - φ90 میلی متر | φ90 - φ115 میلی متر | φ110 - φ135mm | φ105 - φ120 میلی متر | φ135 - φ155 میلی متر | φ127 - φ145mm | |
| موضوع اتصال | T42*10*1.5 | API 2 3/8 "Reg | API 2 3/8 "Reg | API 2 3/8 "Reg | API 2 3/8 "Reg، API 3 1/2" Reg، API 2 7/8 "Reg، API 2 7/8" IF | API 2 3/8 "Reg، API 3 1/2" Reg، API 2 7/8 "Reg | |
| فشار کاری | 1.0 - 1.5 مگاپاسکال | 1.0 - 1.5 مگاپاسکال | 1.2 - 2.0 مگاپاسکال | 1.2 - 2.0 مگاپاسکال | 1.3 - 2.3 مگاپاسکال | 1.3 - 2.3 مگاپاسکال | |
| میزان ضربه در 17 Bar | 25HZ | 25HZ | 30HZ | 30HZ | 28HZ | 28HZ | |
| سرعت چرخش توصیه شده | 22 - 35 دور در دقیقه | 25 - 40 دور در دقیقه | 22 - 35 دور در دقیقه | 25 - 40 دور در دقیقه | 20 - 35 دور در دقیقه | 20 - 35 دور در دقیقه | |
| مصرف هوا | 1.0 مگاپاسکال در متر: 4 متر مربع در دقیقه | 1.0 Mpa: 3.8 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 6 متر مربع در دقیقه | 1.8Mpa: 8 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 7 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 7 متر مربع در دقیقه | |
| 1.5Mpa: 6 متر مربع در دقیقه | 1.5Mpa: 7.5 متر مربع در دقیقه | 1.8Mpa: 10 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 13 متر مربع در دقیقه | 1.8Mpa: 14 متر مربع در دقیقه | 1.8 مگاپاسکال: 13.5 متر مربع در دقیقه | ||
| 2.4 مگاپاسکال در دقیقه: 15 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 19 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 18 متر مربع در دقیقه | |||||
| چکش فشار هوای بالا DTH بدون سوپاپ پای - چکش سری DS سری KSQ | |||||
| مدل | KSQ55C (A) | KSQ65A | KSQ75A | KSQ85A | KSQ1120A |
| طول (بدون بیت) | 1102 میلی متر | 1238 میلی متر | 1258 میلی متر | 1359 میلی متر | 1880 میلی متر |
| وزن (بدون بیت) | 68.00 کیلوگرم | 98.00 کیلوگرم | 120.00 کیلوگرم | 175.00 کیلوگرم | 474.00 کیلوگرم |
| قطر بیرونی | φ126 میلی متر | φ142 میلی متر ، φ146 میلی متر | φ 165 میلی متر | φ180 میلی متر ، φ185 میلی متر | φ275 میلی متر |
| بیت شنک | KSQ55C/DHD350Q | COP64/DHD360 | COP64/DHD360 | COP84/DHD380 | DHD1120 |
| محدوده حفره | φ135 - φ155 میلی متر | φ155 - φ203 میلی متر | φ175 - φ216 میلی متر | φ195 - φ254 میلی متر | φ305 - φ445 میلی متر |
| موضوع اتصال | API 2 3/8 "Reg، API 3 1/2" Reg، API 2 7/8 "Reg | API 3 1/2 "Reg | API 3 1/2 "Reg | API 4 1/2 "Reg | API 6 5/8 "Reg |
| فشار کاری | 1.3 - 2.3 مگاپاسکال | 1.5 - 3.0 مگاپاسکال | 1.5 - 3.0 مگاپاسکال | 1.5 - 3.0 مگاپاسکال | 2.0 - 3.5 مگاپاسکال |
| میزان ضربه در 17 Bar | 28HZ | 25HZ | 23 هرتز | 22HZ | 20HZ |
| سرعت چرخش توصیه شده | 20 - 35 دور در دقیقه | 20 - 30 دور در دقیقه | 20 - 30 دور در دقیقه | 15 - 25 دور در دقیقه | 15 - 25 دور در دقیقه |
| مصرف هوا | 1.0 مگاپاسکال در متر: 8 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 9 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 11 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 12 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 28 متر مربع در دقیقه |
| 1.8Mpa: 14 متر مربع در دقیقه | 1.8Mpa: 18 متر مربع در دقیقه | 1.8Mpa: 20 متر مربع در دقیقه | 1.8Mpa: 22 متر مربع در دقیقه | 1.8 مگاپاسکال: 50 متر مربع در دقیقه | |
| 2.4 مگاپاسکال در دقیقه: 19 متر مربع در دقیقه | 2.4Mpa: 26 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 28 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 28 متر مربع در دقیقه | 2.4Mpa: 71 متر مربع در دقیقه | |
| چکش فشار بالا DTH بدون سوپاپ پا - چکش سری DSD DTH | ||||||
| مدل | KSD4A | KSD5A | KSD6A | KSD8A | KSD10A | KSD12A |
| طول (بدون بیت) | 1012 میلی متر | 1090 میلی متر | 1182 میلی متر | 1330 میلی متر | 1525 میلی متر | 1860 میلی متر |
| وزن (بدون بیت) | 40.00 کیلوگرم | 70.00 کیلوگرم | 90.00 کیلوگرم | 174.00 کیلوگرم | 316.00 کیلوگرم | 480.00 کیلوگرم |
| قطر بیرونی | φ99 میلی متر | φ126 میلی متر | φ146 میلی متر | φ180 میلی متر ، φ185 میلی متر | φ226 میلی متر | φ275 میلی متر |
| بیت شنک | SD4 | SD5 | SD6 | SD8 | SD10 | SD12 |
| محدوده حفره | φ110 - φ135mm | φ155- φ190 میلی متر | φ155 - φ203 میلی متر | φ195 - φ254 میلی متر | φ254 - φ311 میلی متر | φ305 - φ445 میلی متر |
| موضوع اتصال | API 2 3/8 "Reg | API 2 3/8 "Reg، API 3 1/2" Reg، API 2 7/8 "Reg | API 3 1/2 "Reg | API 4 1/2 "Reg | API 6 5/8 "Reg | API 6 5/8 "Reg |
| فشار کاری | 1.2 - 2.0 مگاپاسکال | 1.3 - 2.3 مگاپاسکال | 1.5 - 2.5 مگاپاسکال | 1.5 - 3.0 مگاپاسکال | 2.0 - 3.5 مگاپاسکال | 2.0 - 3.5 مگاپاسکال |
| میزان ضربه در 17 Bar | 30HZ | 28HZ | 25HZ | 22HZ | 20HZ | 20HZ |
| سرعت چرخش توصیه شده | 25 - 40 دور در دقیقه | 20 - 35 دور در دقیقه | 20 - 30 دور در دقیقه | 15 - 25 دور در دقیقه | 20 - 35 دور در دقیقه | 15 - 25 دور در دقیقه |
| مصرف هوا | 1.0 مگاپاسکال در متر: 6 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 7 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 9 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 12 متر مربع در دقیقه | 15 - 25 دور در دقیقه | 1.0 مگاپاسکال در متر: 28 متر مربع در دقیقه |
| 1.8Mpa: 9 متر مربع در دقیقه | 1.8Mpa: 14 متر مربع در دقیقه | 1.8Mpa: 18 متر مربع در دقیقه | 1.8Mpa: 22 متر مربع در دقیقه | 1.8Mpa: 40 متر مربع در دقیقه | 1.8 مگاپاسکال: 50 متر مربع در دقیقه | |
| 2.4 مگاپاسکال بر متر: 14 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 19 متر مربع در دقیقه | 2.4Mpa: 26 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 28 متر مربع در دقیقه | 2.4Mpa: 65 متر مربع در دقیقه | 2.4Mpa: 71 متر مربع در دقیقه | |
| چکش فشار بالا DTH بدون سوپاپ پای - چکش سری DQ سری KQL | |||||
| مدل | KQL4A | KQL5A | KQL6A | KQL8A | KQL95A |
| طول (بدون بیت) | 1070 میلی متر | 1090 میلی متر | 1183 میلی متر | 1330 میلی متر | 1340 میلی متر |
| وزن (بدون بیت) | 40.00 کیلوگرم | 67.00 کیلوگرم | 92.00 کیلوگرم | 171.00 کیلوگرم | 203.00 کیلوگرم |
| قطر بیرونی | φ99 میلی متر | φ126 میلی متر | φ146 میلی متر ، φ148 میلی متر | φ180 میلی متر ، φ185 میلی متر | φ203 میلی متر |
| بیت شنک | QL40 | QL50 | QL60 | QL80 | QL80 |
| محدوده حفره | φ110 - φ135mm | φ135- φ155 میلی متر | φ155 - φ203 میلی متر | φ195 - φ254 میلی متر | φ216 - φ254 میلی متر |
| موضوع اتصال | API 2 3/8 "Reg |
API 2 3/8 "Reg، API 3 1/2 "Reg، API 2 7/8 "Reg |
API 3 1/2 "Reg | API 4 1/2 "Reg | API 4 1/2 "Reg |
| فشار کاری | 1.2 - 2.0 مگاپاسکال | 1.3 - 2.3 مگاپاسکال | 1.5 - 2.5 مگاپاسکال | 1.5 - 3.0 مگاپاسکال | مگاپاسکال 1.8 - 3.0 |
| میزان ضربه در 17 Bar | 30HZ | 28HZ | 25HZ | 22HZ | 22HZ |
| سرعت چرخش توصیه شده | 20 - 30 دور در دقیقه | 20 - 35 دور در دقیقه | 20 - 30 دور در دقیقه | 15 - 25 دور در دقیقه | 15 - 25 دور در دقیقه |
| مصرف هوا | 1.0 مگاپاسکال در متر: 5 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 7 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 9 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 12 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 16 متر مربع در دقیقه |
| 1.8Mpa: 9 متر مربع در دقیقه | 1.8Mpa: 14 متر مربع در دقیقه | 1.8Mpa: 18 متر مربع در دقیقه | 1.8Mpa: 22 متر مربع در دقیقه | 1.8 مگاپاسکال: 28 متر مربع در دقیقه | |
| 2.4 مگاپاسکال بر متر: 14 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 19 متر مربع در دقیقه | 2.4Mpa: 26 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 28 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 39 متر مربع در دقیقه | |
| چکش فشار بالا DTH بدون سوپاپ پای - چکش سری DM DTH | ||||
| مدل | NM4A | NM5A | NM6A | NM8A |
| طول (بدون بیت) | 1005 میلی متر | 1110 میلی متر | 1161 میلی متر | 1338 میلی متر |
| وزن (بدون بیت) | 40.00 کیلوگرم | 68.50 کیلوگرم | 90.00 کیلوگرم | 176.00 کیلوگرم |
| قطر بیرونی | φ99 میلی متر | φ126 میلی متر | φ142mm ، φ144mm ، φ146mm ، φ148mm | φ180 میلی متر ، φ185 میلی متر |
| بیت شنک | NM4 | NM5 | NM6 | NM8 |
| محدوده حفره | φ110 - φ135mm | φ155- φ190 میلی متر | φ155- φ203 میلی متر | φ195- φ254 میلی متر |
| موضوع اتصال | API 2 3/8 "Reg | API 2 3/8 "Reg، API 3 1/2" Reg، API 2 7/8 "Reg | API 2 7/8 "Reg، API 3 1/2" Reg، API 2 7/8 "IF | API 4 1/2 "Reg |
| فشار کاری | 1.2 - 2.0 مگاپاسکال | 1.3 - 2.3 مگاپاسکال | 1.5 - 2.5 مگاپاسکال | 1.5 - 3.0 مگاپاسکال |
| میزان ضربه در 17 Bar | 30HZ | 28HZ | 25HZ | 22HZ |
| سرعت چرخش توصیه شده | 15 - 25 دور در دقیقه | 15 - 25 دور در دقیقه | 15 - 25 دور در دقیقه | 15 - 25 دور در دقیقه |
| مصرف هوا | 1.0 مگاپاسکال در متر: 5 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 7 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 9 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 12 متر مربع در دقیقه |
| 1.8Mpa: 9 متر مربع در دقیقه | 1.8Mpa: 14 متر مربع در دقیقه | 1.8Mpa: 18 متر مربع در دقیقه | 1.8Mpa: 22 متر مربع در دقیقه | |
| 2.4 مگاپاسکال بر متر: 14 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 19 متر مربع در دقیقه | 2.4Mpa: 26 متر مربع در دقیقه | 2.4 مگاپاسکال در دقیقه: 28 متر مربع در دقیقه | |
| چکش فشار هوا DTH بدون سوپاپ پا - چکش سری NTH DTH | |||
| مدل | N100A | N120A | N125A |
| طول (بدون بیت) | 1545 میلی متر | 1880 میلی متر | 1880 میلی متر |
| وزن (بدون بیت) | 305.00 کیلوگرم | 475.00 کیلوگرم | 470.00 کیلوگرم |
| قطر بیرونی | φ226 میلی متر | φ275 میلی متر | φ275 میلی متر |
| بیت شنک | NUMA100 | NUMA120 | NUMA125 |
| محدوده حفره | φ254 - φ311 میلی متر | φ305- φ445 میلی متر | φ305- φ445 میلی متر |
| موضوع اتصال | API 4 1/2 "Reg، API 5 1/2" Reg | API 5 1/2 "Reg، API 6 5/8" Reg | API 5 1/2 "Reg، API 6 5/8" Reg |
| فشار کاری | 2.0 - 3.5 مگاپاسکال | 2.0 - 3.5 مگاپاسکال | 2.0 - 3.5 مگاپاسکال |
| میزان ضربه در 17 Bar | 20HZ | 20HZ | 20HZ |
| سرعت چرخش توصیه شده | 15 - 25 دور در دقیقه | 15 - 25 دور در دقیقه | 15 - 25 دور در دقیقه |
| مصرف هوا | 1.0 مگاپاسکال در متر: 22 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 28 متر مربع در دقیقه | 1.0 مگاپاسکال در متر: 28 متر مربع در دقیقه |
| 1.8Mpa: 40 متر مربع در دقیقه | 1.8 مگاپاسکال: 50 متر مربع در دقیقه | 1.8 مگاپاسکال: 50 متر مربع در دقیقه | |
| 2.4Mpa: 65 متر مربع در دقیقه | 2.4Mpa: 71 متر مربع در دقیقه | 2.4Mpa: 71 متر مربع در دقیقه | |
DTH молоток/DTH hammer/ค้อน DTH/Down The Hole Hammers/Abajo los martillos del agujero/Por el agujero Martillos/Martillos DTH/Herramientas de martillo DTH/เครื่องมือ ค้อน ทุบ DTH/DTH Hammer Tools
نمای خط تولید
درباره ما
خط تولید MIROC® Rock Drilling Tools توسط KSQ Tecnologies (Beijing) Co. Ltd. نتیجه سالها است
مهندسی پیشرفته ، تولید دقیق و اختصاص به استفاده از مواد با کیفیت بالا.
ابزارهای حفاری سنگ MIROC® توسط بسیاری از متخصصان حفاری مربوط به معادن ، ساخت و ساز ، پروژه های ساخت و ساز و معدن در سراسر جهان استفاده می شود.
KSQ Technologies (Beijing) Co. Ltd. دانش فنی استثنایی را در توسعه ، تولید و کاربرد ارائه می دهد.این شرکت فرایندهای تولید پیشرفته ای را برای اطمینان از بالا اتخاذ کرده است
فولادهای با کیفیت و کاربید تنگستن برای لوازم جانبی حفاری سنگ آن.پرسنل آن نیازهای حفاری مشتریان را درک می کنند و دارای مهارت های خدماتی هستند تا ابزارهای مناسب حفاری را برای کار توصیه کنند.توسعه دهندگان محصول مجرب آن نیز می توانند ابزارهای سفارشی ایجاد کنند.علاوه بر این ، توسعه شرکت
تیم هر سال محصولات خلاقانه ای را معرفی می کند - ابزارهایی که به طور دقیق در این زمینه آزمایش شده و اثبات شده است
برای عملکرد فراتر از انتظارات صنعت
ابزارهای حفاری و پشتیبانی زمین MIROC® شامل موارد زیر است:
میله های انتگرال
میله های سوراخ پلاگین
ابزار حفاری مخروطی
ابزارهای حفاری فرمت
ابزارهای رانش و تونل زنی
Reaming Tools
میله های شنک
Shank Adapters (Striking Bars)
بیت های پایین سوراخ (DTH)
چکش های Down-the-hole (DTH)
کنترل کیفیت
KSQ به فلسفه مدیریت معتقد است که: کیفیت بازار است.بنابراین همه محصولات ما به شدت با درخواست سیستم مدیریت کیفیت بین المللی مطابقت دارند ، بنابراین آنها در تمام مراحل IQC ، IPQC و OQC را ردیابی و نظارت می کنند.کارخانه ما با پرسنل تست حرفه ای و مجهز به تجهیزات تشخیص پیچیده ، از ابزارها و روش های تشخیص پیشرفته بین المللی ، شرایط فنی محصول برای انجام بازرسی جامع و دقیق استفاده می کند.
KSQ هرگز برای تکمیل تیم مدیریت برای بازرسی کیفیت متوقف نمی شود و یک سیستم امنیتی دقیق برای همه قوانین پیدا می کند.به طوری که ما می توانیم عملکرد کیفیت کارگران و فرهنگ ساخت و ساز KSQ را محدود کرده و فضای کنترل کیفیت را تشکیل دهیم.
ما متعهد به بهبود و اصلاح فناوری شدیم ، بنابراین هزینه زیادی صرف می کنیم ، بسیاری از محصولات پیشرفته را به ارمغان می آوریم ، تلاش ما این است که محصولات خود را با کیفیت تضمین کرده و بهبود دهیم ، که تعیین می کند که ما باید به بهبود توانایی های فناوری شرکت خود ادامه دهیم.
اطلاعاتی که ممکن است دوست داشته باشید قبل از سفارش بدانید:
1. روشهای پرداخت:
T/T (انتقال تلگرافی) یا Western Union یا L/C در دید
2. زمان رسیدگی به سفارش
بر اساس مقدار سفارش ، به طور معمول 25 روز طول می کشد تا تولید شود.
اگر موجودی اندازه درخواست شما را داریم فقط 2 یا 3 روز.
3. راه حمل و نقل
نمونه سفارش: ما پیک اکسپرس مانند DHL/UPS/TNT/FEDEX یا هوایی را پیشنهاد می کنیم
سفارش عمده: ما از طریق هوا یا دریا پیشنهاد می کنیم.
4. کنترل کیفیت
ما QC با تجربه خود را داریم.
قبل از حمل و نقل ، بازرسی و آزمایش دقیق برای هر سفارش وجود خواهد داشت.
5. خدمات پس از خدمات:
1. تیم فروش ما ظرف 24 ساعت (بدون تعطیلات) به س yourال شما پاسخ می دهد
2. پشتیبانی فنی در هر زمان در دسترس خواهد بود
3. جایگزینی رایگان پس از تأیید خرابی ناشی از کیفیت محصول ما ارائه می شود
