| محل منبع: | چين |
| نام تجاری: | MIROC Rock Drilling Tools |
| گواهی: | API |
| شماره مدل: | NUMA سری DTH چکش |
| مقدار حداقل تعداد سفارش: | 1 قطعه DTH چکش |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | جعبه های چوبی |
| زمان تحویل: | 10-15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T |
| قابلیت ارائه: | 20000 قطعه در هر ماه |
| نام محصول: | دمت هامر | سلسله: | NUMA 100، NUMA 120، سری NUMA 125 |
|---|---|---|---|
| اندازه: | 225 میلی متر ، 275 میلی متر | تایپ کنید: | با دریچه پا ، بدون دریچه پا |
| استفاده کنید: | تونل ، معدن ، معدن ، چاه آب | رنگ: | سبز ، سیاه ، نارنجی ، آبی ، طلایی و غیره |
| برجسته: | ,,down the hole hammer |
||

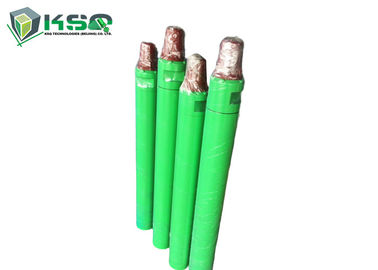

چکش سری NUMA DTH فشار هوای بالا با طول عمر بالا
امکانات:
1. طراحی ساده و معقول ، آسان برای مونتاژ و جدا کردن ، مشکل کم مسئله.
2. مصرف کم هوا ، حفاری صاف ، حداکثر قدرت ضربه ، ضریب نفوذ زیاد.
3. عملیات حرارتی دقیق با تمام قطعات چکش برای تأمین طولانی ترین طول عمر در سخت ترین شرایط کار.
ویژگی های چکش DTH فشار بالا با فشار دریچه:
این نوعی چکش فشار قوی DTH با فشار زیاد شیر دریچه است. این مزایای زیر را دارد:
ویژگی های اصلی به شرح زیر است:
1. توزیع هوای بی ارزش ، قابل اطمینان تر.
2. طراحی ساده پیستون. طول عمر طولانی
3. انتقال انرژی کارآمدتر ، سرعت حفاری سریعتر ، مصرف کم هوا و مصرف کمتر روغن.
4- کمتر قسمت های داخلی ، ساختار ساده ، طول عمر طولانی ، خرابی کمتر و نگهداری راحت تر زیرا تمام قسمت ها با گرما انجام می شوند.
5- جداسازی آسان به دلیل اینکه زیر فرعی ، درایو چاک و استوانه خارجی توسط نخ چند مرحله ای به هم وصل می شوند.
چکش فشارخون DTH سری NUMA با مشخصات دریچه پا:
| چکش فشار قوی DTH با دریچه پا - چکش سری NUMA DTH | |||
| شرح | وزن (کیلوگرم) | ||
| N100 | N120 | N125 | |
| 1.Top زیر | 59.00 | 70.00 | 70.00 |
| 2. O-ring Of Top Sub | 0.03 | 0.04 | 0.04 |
| حلقه 3.Breakout | 0.40 | 0.80 | 0.80 |
| 4. شیر را بررسی کنید | 1.60 | 3.00 | 3.00 |
| 5- بهار | 0.30 | 0.10 | 0.10 |
| 6. بافر فشرده سازی | 0.60 | 1.00 | 1.00 |
| 7. توزیع کننده هوا | 11.50 | ساعت 20 | ساعت 20 |
| 8- سیلندر داخلی | ساعت 11:00 | 23.00 | 23.00 |
| 9. پیستون | 62.00 | 125.00 | 125.00 |
| 10. سیلندر خارجی | 112.00 | 170.00 | 170.00 |
| 11. آستین هدایت شده | - | ساعت 18 | - |
| 12. O-ring Of Stop Ring | 0.03 | 0.04 | 0.01 |
| 13. توقف حلقه | 1.50 | 4.50 | 4.00 |
| 14. حلقه شکستن | 0.40 | 0.80 | 0.80 |
| 15. رانندگی چاک | 26.00 | 49.00 | 45.00 |
| 16. بیت حفاری | 115.00 | 120.00 | 175.00 |
| داده های تکنیکی | |||
| مدل | N100 | N120 | N125 |
| طول (بدون بیت) | 1510 میلی متر | 1900 میلی متر | 1900 میلی متر |
| وزن (بدون بیت) | 288.00 کیلوگرم | 485.00 کیلوگرم | 480.00 کیلوگرم |
| قطر خارجی | φ226 میلی متر | φ275 میلی متر | φ275 میلی متر |
| بیت ساقه | NUMA100 | NUMA120 | NUMA125 |
| محدوده سوراخ | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
| موضوع اتصال | API 4 1/2 '' Reg، API 6 5/8 'Reg | API 6 5/8 '' Reg | API 6 5/8 '' Reg |
| فشار کاری | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| میزان تأثیر در 17 بار | 18HZ | 16HZ | 16HZ |
| سرعت چرخش توصیه می شود | 15 - 25 r / min | 15 - 25 r / min | 15 - 25 r / min |
| مصرف هوا | 1.0Mpa: 22 m³ / min | 1.0Mpa: 30 m³ / min | 1.0Mpa: 30 m³ / min |
| 1.8Mpa: 45 m³ / min | 1.8Mpa: 56 m³ / min | 1.8Mpa: 56 m³ / min | |
| 2.4Mpa: 60 m³ / min | 2.4Mpa: 78 m³ / min | 2.4Mpa: 78 m³ / min | |
ویژگی های چکش DTH فشار بالا هوا بدون دریچه پا:
این نوعی چکش فشار قوی DTH بدون فشار دریچه پا است و جدیدترین طراحی ما است. همچنین یکی از پیشرفته ترین چکش های DTH در جهان است.
این مزایای زیر را دارد:
1. از مشکل شکستگی دریچه پا و انبساط و انقباض خارج می شود.
2- مصرف انرژی پایین و فرکانس ضربه بالاتر. سرعت حفاری 15-30٪ بیشتر از سوپاپ با دریچه پا است.
3. ساختار ساده ، قطعات قابل اعتماد ، طول عمر طولانی ، نگهداری آسان و ارزان.
4- مصرف هوا و روغن کمتر باشد. میزان مصرف روغن تقریباً 10٪ نسبت به شیر دریچه پایینی دارد.
چکش فشار قوی DTH سری NUMA بدون مشخصات دریچه پا:
| چکش فشار هوا DTH بدون دریچه پا - چکش سری N DTH | |||
| شرح | وزن (کیلوگرم) | ||
| N100A | N120A | N125A | |
| 1.Top زیر | 59.00 | 70.00 | 70.00 |
| 2. O-ring Of Top Sub | 0.03 | 0.04 | 0.04 |
| حلقه 3.Breakout | 0.50 | 0.80 | 0.80 |
| 4. شیر را بررسی کنید | 1.40 | 2.00 | 2.00 |
| 5- بهار | 0.30 | 0.10 | 0.10 |
| 6. توزیع کننده هوا | 10.50 | 16.00 | 16.00 |
| 7. سیلندر داخلی | 12.50 | 25.00 | 25.00 |
| 8. پیستون | 77.00 | 113.00 | 113.00 |
| 9. سیلندر خارجی | 110.00 | 170.00 | 170.00 |
| 10. آستین راهنما | 4.50 | 25.00 | 23.00 |
| 11. O-ring Of Stop Ring | 0.02 | 0.01 | 0.01 |
| 12. توقف حلقه | 1.90 | 4.50 | 4.00 |
| 13. حلقه شکستن | 0.50 | 0.80 | 0.80 |
| 14. رانندگی چاک | 25.50 | 48.00 | 45.00 |
| 15. حفاری بیت | 106.00 | 164.00 | 175.00 |
| داده های تکنیکی | |||
| مدل | N100A | N120A | N125A |
| طول (بدون بیت) | 1545 میلی متر | 1880 میلی متر | 1880 میلی متر |
| وزن (بدون بیت) | 305.00 کیلوگرم | 475.00 کیلوگرم | 470.00 کیلوگرم |
| قطر خارجی | φ226 میلی متر | φ275 میلی متر | φ275 میلی متر |
| بیت ساقه | NUMA100 | NUMA120 | NUMA125 |
| محدوده سوراخ | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
| موضوع اتصال | API 4 1/2 '' Reg، API 5 1/2 '' Reg | API 5 1/2 '' Reg، API 6 5/8 'Reg | API 5 1/2 '' Reg، API 6 5/8 'Reg |
| فشار کاری | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| میزان تأثیر در 17 بار | 20HZ | 20HZ | 20HZ |
| سرعت چرخش توصیه می شود | 15 - 25 r / min | 15 - 25 r / min | 15 - 25 r / min |
| مصرف هوا | 1.0Mpa: 22 m³ / min | 1.0Mpa: 28 m³ / min | 1.0Mpa: 28 m³ / min |
| 1.8Mpa: 40 m³ / min | 1.8Mpa: 50 m³ / min | 1.8Mpa: 50 m³ / min | |
| 2.4Mpa: 65 m³ / min | 2.4Mpa: 71 m³ / min | 2.4Mpa: 71 m³ / min | |
